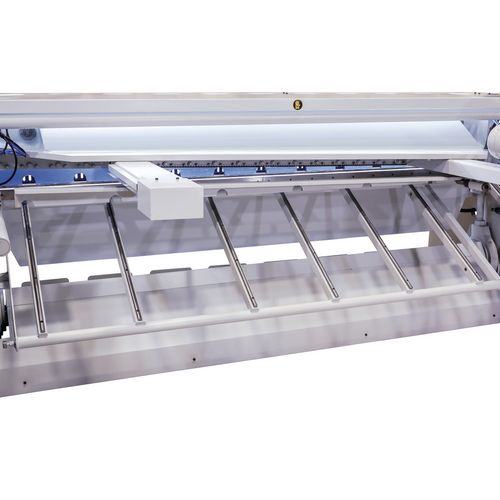

Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf zur Bedienerseite

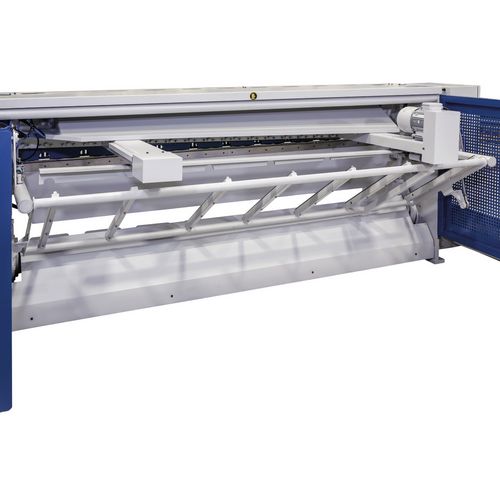

Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf in den Rückraum

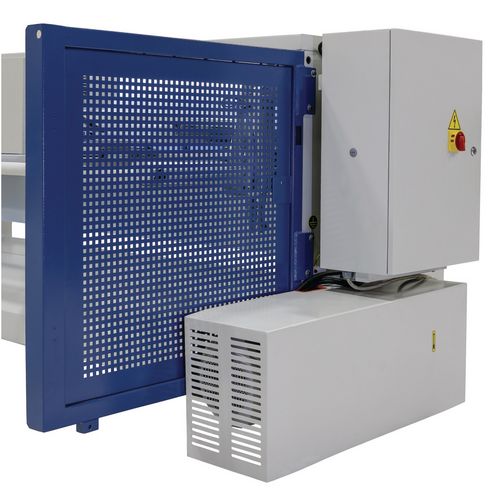

Rückraumsicherung mit Seitenblechen und Lichtschranke

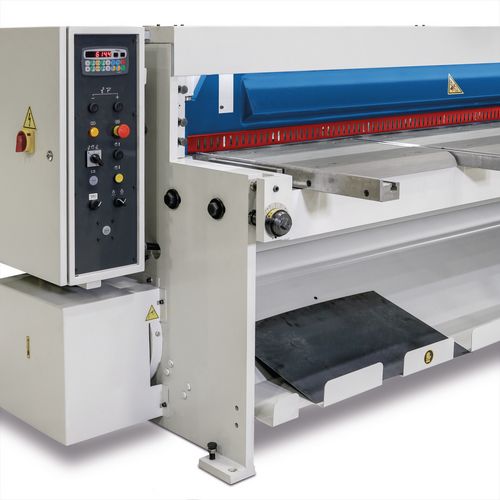

Bedienpult an der linken Maschinenseite

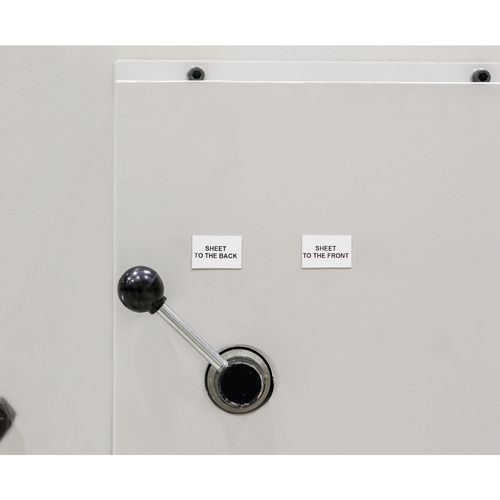

Wahlhebel für Auswurf nach vorne/hinten

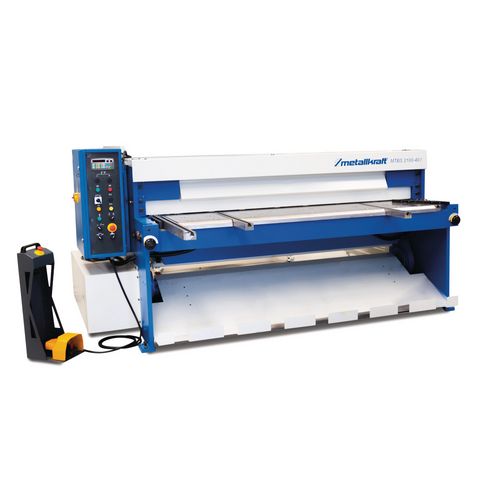

Motorische Tafelblechschere
MTBS 1540-40 T
Mit NC-gesteuertem Hinteranschlag, Blechauswurf nach vorne und hinten und manueller Schnittspaltverstellung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3815615
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Pneumatischer Blechsupport, Blechauswurf nach vorne oder hinten über Kippschalter steuerbar
- Auf Rundwellen geführter und über Kugelumlaufspindel angetriebener Hinteranschlag 750 mm
- Tischauflagen aus Edelstahl mit Transferkugeln für komfortables Materialhandling
- Positioniersteuerung des Hinteranschlags Maper HT071 mit digitaler Maßanzeige
- Schwere und robuste Stahlausführung in Schweißkonstruktion
- Konstanter, niedriger Schnittwinkel für optimale Schnittergebnisse
- Seitenanschlag 1000 mm mit Skala und T-Nut
- Zwei Materialauflagearme 500 mm mit T-Nut
- Kugeln im Auflagetisch für leichteren Materialtransport
- Schnittspaltverstellung mittels Noniusringen
- Hochwertiges, für Edelstahl geeignetes Messer
- LED-Beleuchtung des Schnittbereichs
- Durchgehende Fingerschutzeinrichtung
- Mobiles Fußpedal mit NOTAUS-Schalter
- Alle beweglichen Teile wartungsarm gelagert
- Elektrik von Siemens und Schneider
- Dünnbleche werden gestützt, um maßhaltig am Hinteranschlag anlegen zu können
- pneumatische Blechhaltevorrichtung mit Wahlhebel für die Richtung der Blechrutsche
- Bediener kann wählen, ob der Abschnitt in den Rückraum oder zur Bedienerseite fällt
| Arbeitsbreite | 1540 mm |
| Schnittleistung bei Materialzugfestigkeit 400 N/mm² | 4 mm |
| Schnittleistung bei Materialzugfestigkeit 450 N/mm² | 4 mm |
| Schnittleistung bei Materialzugfestigkeit 700 N/mm² | 2.5 mm |
| Blechauflagearme Anzahl | 2 St |
| Hinteranschlag Verstellbereich bis | 750 mm |
| Hinteranschlag Geschwindigkeit | 28 mm/s |
| Seitenanschlag Länge | 1000 mm |
| Motorleistung Hinteranschlag | 0.37 kW |
| Schnittwinkel | 2 ° |
| Hübe max. bei ganzer Schnittlänge | 40 /min |
| Schnittspaltverstellung min. | 0.05 mm |
| Schnittspaltverstellung max. | 0.4 mm |
| Luftverbrauch pro Zyklus | 12 l |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Tisch Länge | 1718 mm |
| Tisch Tiefe | 530 mm |
| Tisch Höhe | 860 mm |
| Tiefe Maschinenkörper | 870 mm |
| Länge ca. | 2320 mm |
| Breite/Tiefe ca. | 2360 mm |
| Höhe ca. | 1280 mm |
| Gewicht ca. | 2240 kg |
| Elektrische Daten | |
|---|---|
| Aufnahmeleistung | 6.27 kW |
| Gesamt Anschlusswert | 6,8 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Tischauflage aus Edelstahl | ✔ |
