| Hinteranschlag Verstellbereich bis | 750 mm |
| Hinteranschlag Geschwindigkeit | 28 mm/s |
| Seitenanschlag Länge | 1000 mm |
| Schnittspaltverstellung min. | 0.05 mm |
| Schnittspaltverstellung max. | 0.4 mm |

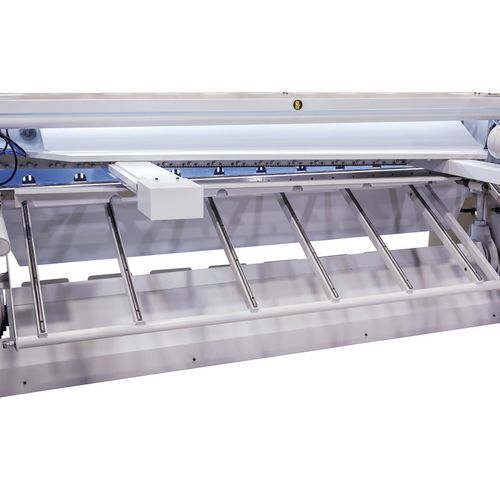

Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf zur Bedienerseite

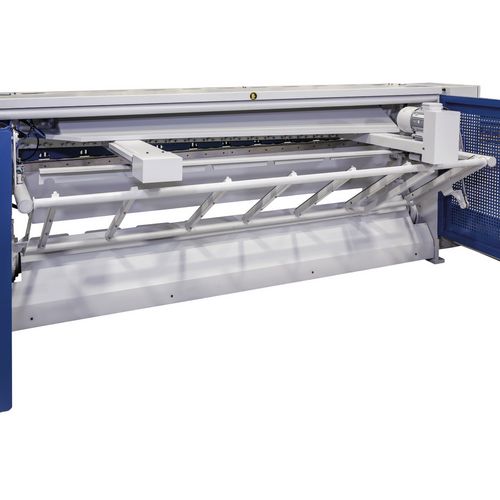

Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf in den Rückraum

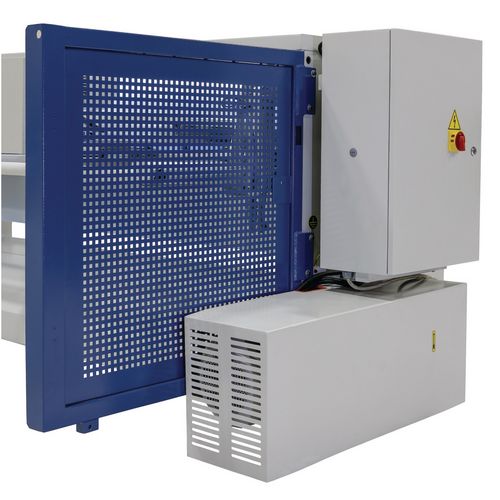

Rückraumsicherung mit Seitenblechen und Lichtschranke

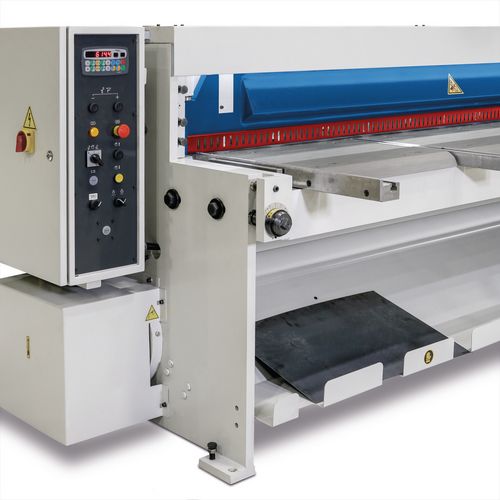

Bedienpult an der linken Maschinenseite

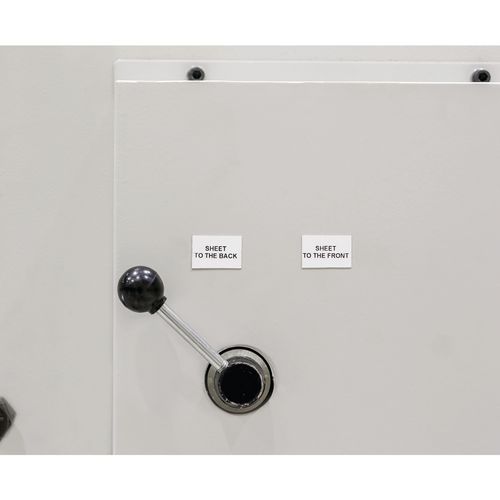

Wahlhebel für Auswurf nach vorne/hinten

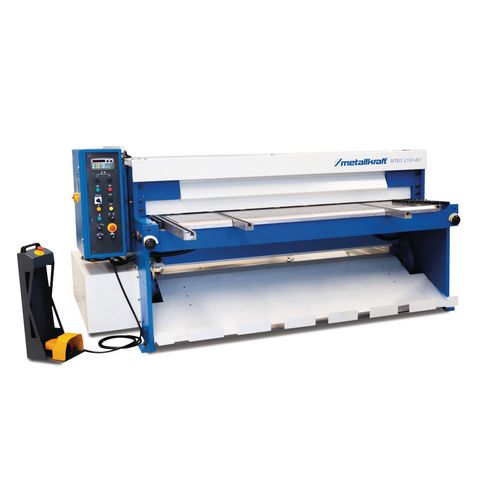

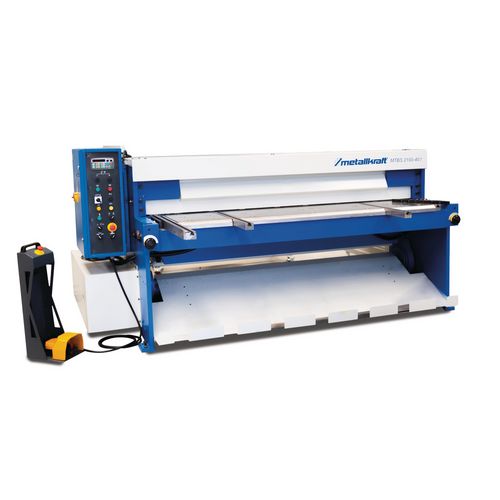

Motorische Tafelblechschere
MTBS T
Mit NC-gesteuertem Hinteranschlag, Blechauswurf nach vorne und hinten und manueller Schnittspaltverstellung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Variationen
| Allgemein | Abmessungen und Gewichte | Elektrische Daten | Preis | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Art.-Nr. | Arbeitsbreite (mm) | Schnittleistung bei Materialzugfestigkeit 400 N/mm² (mm) | Schnittleistung bei Materialzugfestigkeit 450 N/mm² (mm) | Schnittleistung bei Materialzugfestigkeit 700 N/mm² (mm) | Blechauflagearme Anzahl (St) | Motorleistung Hinteranschlag (kW) | Schnittwinkel (°) | Hübe max. bei ganzer Schnittlänge (/min) | Luftverbrauch pro Zyklus (l) | VPE | Tisch Länge (mm) | Tisch Tiefe (mm) | Tisch Höhe (mm) | Tiefe Maschinenkörper (mm) | Länge ca. (mm) | Breite/Tiefe ca. (mm) | Höhe ca. (mm) | Gewicht ca. (kg) | Aufnahmeleistung (kW) | Gesamt Anschlusswert (kW) | EUR zzgl. Ust. | EUR inkl. 20% Ust. | |
| MTBS 1350-30 T | 3815613 | 1350 | 3 | 3 | 1.5 | 2 | 0,37 | 2,2 | 40 | 10 | 1 | 1507 | 420 | 800 | 680 | 2070 | 2120 | 1110 | 1190 | 3.5 | 4 | Preis auf Anfrage | - | |
| MTBS 1540-40 T | 3815615 | 1540 | 4 | 4 | 2.5 | 2 | 0.37 | 2 | 40 | 12 | 1 | 1718 | 530 | 860 | 870 | 2320 | 2360 | 1280 | 2240 | 6.27 | 6,8 | Preis auf Anfrage | - | |
| MTBS 2100-40 T | 3815620 | 2100 | 4 | 4 | 2.5 | 3 | 0.37 | 1,8 | 38 | 13 | 1 | 2278 | 530 | 860 | 870 | 2880 | 2360 | 1280 | 2650 | 8.45 | 9 | Preis auf Anfrage | - | |
| MTBS 2550-40 T | 3815625 | 2550 | 4 | 4 | 2.5 | 3 | 0.37 | 1,8 | 38 | 13 | 1 | 2718 | 530 | 860 | 870 | 3320 | 2360 | 1280 | 3050 | 8.45 | 9 | Preis auf Anfrage | - | |
| MTBS 3130-30 T | 3815630 | 3050 | 3 | 3 | 1.5 | 3 | 0.37 | 1,5 | 38 | 14 | 1 | 3309 | 530 | 860 | 870 | 3910 | 2360 | 1280 | 3660 | 8.45 | 9 | Preis auf Anfrage | - | |
| MTBS 3130-40 T | 3815631 | 3050 | 4 | 4 | 2.5 | 3 | 0.37 | 1,5 | 38 | 14 | 1 | 3400 | 530 | 900 | 1080 | 3910 | 2500 | 1500 | 5000 | 8.45 | 9 | Preis auf Anfrage | - | |
Anzuzeigende Attribute auswählen
Allgemein
- Arbeitsbreite
- Schnittleistung bei Materialzugfestigkeit 400 N/mm²
- Schnittleistung bei Materialzugfestigkeit 450 N/mm²
- Schnittleistung bei Materialzugfestigkeit 700 N/mm²
- Blechauflagearme Anzahl
- Motorleistung Hinteranschlag
- Schnittwinkel
- Hübe max. bei ganzer Schnittlänge
- Luftverbrauch pro Zyklus
- VPE
Abmessungen und Gewichte
- Tisch Länge
- Tisch Tiefe
- Tisch Höhe
- Tiefe Maschinenkörper
- Länge ca.
- Breite/Tiefe ca.
- Höhe ca.
- Gewicht ca.
Elektrische Daten
- Aufnahmeleistung
- Gesamt Anschlusswert
Preis
- zzgl. Ust.
- inkl. 20% Ust.
Produktdetails
- Pneumatischer Blechsupport, Blechauswurf nach vorne oder hinten über Kippschalter steuerbar
- Auf Rundwellen geführter und über Kugelumlaufspindel angetriebener Hinteranschlag 750 mm
- Tischauflagen aus Edelstahl mit Transferkugeln für komfortables Materialhandling
- Positioniersteuerung des Hinteranschlags Maper HT071 mit digitaler Maßanzeige
- Schwere und robuste Stahlausführung in Schweißkonstruktion
- Konstanter, niedriger Schnittwinkel für optimale Schnittergebnisse
- Seitenanschlag 1000 mm mit Skala und T-Nut
- Zwei Materialauflagearme 500 mm mit T-Nut
- Kugeln im Auflagetisch für leichteren Materialtransport
- Schnittspaltverstellung mittels Noniusringen
- Hochwertiges, für Edelstahl geeignetes Messer
- LED-Beleuchtung des Schnittbereichs
- Durchgehende Fingerschutzeinrichtung
- Mobiles Fußpedal mit NOTAUS-Schalter
- Alle beweglichen Teile wartungsarm gelagert
- Elektrik von Siemens und Schneider
- Dünnbleche werden gestützt, um maßhaltig am Hinteranschlag anlegen zu können
- pneumatische Blechhaltevorrichtung mit Wahlhebel für die Richtung der Blechrutsche
- Bediener kann wählen, ob der Abschnitt in den Rückraum oder zur Bedienerseite fällt
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
