| Built-in Brenner | |
|---|---|
| Geschwindigkeit Drahtvorschub | 0 – 8 m/min |
| Drahtdurchmesser | 1,0 – 1,6 mm |

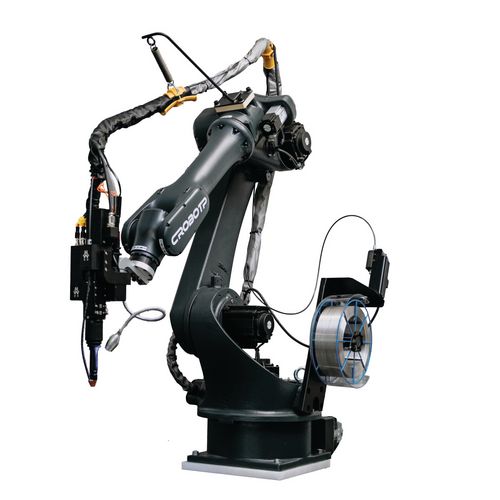

Schweißroboterstation
Craft-Robot 1.8 2 kW
Industrieschweißroboter Laserschweißen
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 1381000
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Speziell für Laser-Schweißen, Schneiden und Cladding (Auftragsschweißen) entwickelt
- Hohe Präzision und Stabilität für anspruchsvolle Anwendungen
- Kompakte Bauweise für einfache Integration in Laseranlagen
- Unterstützt Servo-Drahtvorschub und Soft-Start/Stop-Funktionen

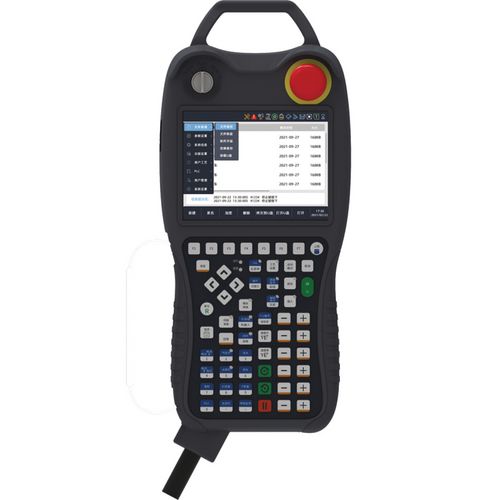

- Vertikales Teach-Pendant für schnelle und intuitive Programmierung
- Integrierte Sicherheitsfunktionen und USV (Unterbrechungsfreie Stromversorgung) für Stromausfallsicherung
- Ideal für Automobilindustrie, Batterieträger und komplexe Metallkomponenten
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
| Herstellerinfos | |
|---|---|
| Hersteller | Chengdu CRP Robot Technology Co., Ltd. |
| Adresse | No. 188, Huayue Road, Chenghua District, Chengdu City |
| www.crprobot.com | |
| Kühlung | |
|---|---|
| Wasserkühler Anschlussspannung | 230 V |
| Wasserkühler Phase(n) | 1 |
| Kühlleistung | 6000 W |
| Kompressorleistung | 1200 W |
| Niedertemperatur-Wasserwärmung | 500 W |
| Normaltemperatur-Wasserwärmung | 300 W |
| Wasserpumpenleistung | 250 W |
| Nennstrom | 13 A |
| Förderhöhe der Pumpe | 30 m |
| Durchfluss | 30 l/min |
| Wasserkühler Umgebungstemperatur | -5 – 45 °C |
| Kältemittel | R410a / 450g |
| Lasergenerator | |
|---|---|
| Lasergenerator | RFL-C025H |
| Anschlussspannung Lasergenerator | 230 V |
| Phasen des Lasergenerator | 1 |
| Ausgangsleistung | 2000 W |
| Polarisationszustand | random |
| Leistungsbereich | 10 – 100 % |
| Wellenlänge | 1080 +/-5 nm |
| Stabilität der Ausgangsleistung | +/- 1 % |
| Wiederholfrequenzbereich | 1 – 20000 Hz |
| Strahlqualität | 1,8 mm*rad |
| Numerische Aperatur | 0,11 |
| Faserkerndurchmesser | 25 µm |
| Länge Faserkabel | 10 m |
| Maximaler Energieverbauch | 6000 W |
| Laserquelle / Built-in Brenner | |
|---|---|
| Laserquelle | Raycus |
| Glasfaseranschlüsse | QBH |
| Laserleistung | 2000 W |
| Kollimator Brennweite | 100 mm |
| Brennweite | 250 / 300 mm |
| Fokus Scanbereich | X: 0-5 / Y: 0-5 mm |
| Schutzmethode | Coaxial |
| Überwachungsmethode | Coaxial CCD |
| Bahnfrequenz | 1500 Hz |
| Schwenkgeschwindigkeit | <4000 mm/s |
| Roboter | |
|---|---|
| Anzahl der Achsen | 6 |
| Maximale Traglast | 20 kg |
| Reichweite | 1821 mm |
| Positionswiederholgenauigkeit | +/- 0,05 mm |
| max. Verfahrweg A1 | (Standardmontage, Kopfüber) -167 / 167, (Wandmontage) -30 / 175 ° |
| max. Verfahrweg A2 | -30 / 175 ° |
| max. Verfahrweg A3 | -80 / 150 ° |
| max. Verfahrweg A4 | -190 / 190 ° |
| max. Verfahrweg A5 | -135 / 135 ° |
| max. Verfahrweg A6 | -360 / 360 ° |
| max. Geschwindigkeit A1 | 169 °/s |
| max. Geschwindigkeit A2 | 169 °/s |
| max. Geschwindigkeit A3 | 169 °/s |
| max. Geschwindigkeit A4 | 301 °/s |
| max. Geschwindigkeit A5 | 220 °/s |
| max. Geschwindigkeit A6 | 743 °/s |
| Moment / Tragfähigkeit A4 | 55 Nm/kgm² |
| Moment / Tragfähigkeit A5 | 55 Nm/kgm² |
| Moment / Tragfähigkeit A6 | 24 Nm/kgm² |
| Umgebungstemperatur | 0 – 45 °C |
| Schnittstelle | 16 Pin |
| Gewicht | 288 kg |
| Einbauart | Standard, Kopfüber, Wandmontage |
| Schutzart Mechanik | IP 54 |
| Schutzart Handgelenk | IP 67 |
| Schweißbrenner | |
|---|---|
| Kühlung | Wasser |
| Schweißroboter | |
|---|---|
| Anzahl der Achsen | 6 |
| Maximale Traglast | 20 kg |
| Umgebungstemperatur | 0 45 °C |
| Steuerung | |
|---|---|
| Steuerschranktyp | G18 |
| Handbediengerät | E-Type |
| Handbediengerät Kabellänge | 6 m |
| Anschlussspannung Steuerung | 400 V |
| Phasen | 3 |
| Produktmaße Steuerschrank | 647 x 1121 x 890 mm |
| Gewicht Steuerschrank | 240 kg |
| VPE | 1 |
| Regulatorische Produktinformationen | |
|---|---|
| Sicherheits- und Warnhinweise | |
| Safety and warning notices |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Kühlung | Wasser |
