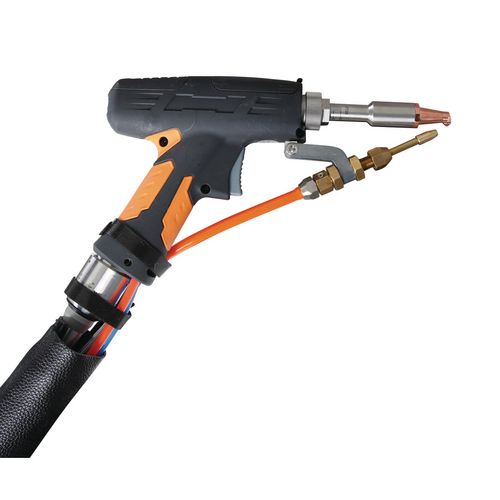

- Ergonomische Griffschale
- Einfaches Auswechseln der Linsen bei Bedarf. Diese befinden sich unter der Klappe in der Pistole und können werkzeuglos ausgetauscht werden
- Präziser Drahtvorschub mit vier Rollen

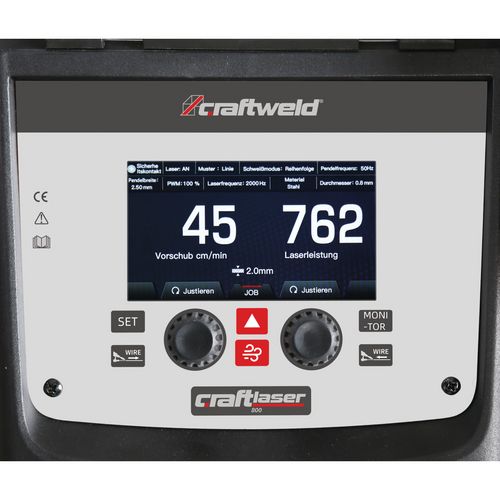

- Übersichtliche Menüführung
- Große Darstellung der Parameter

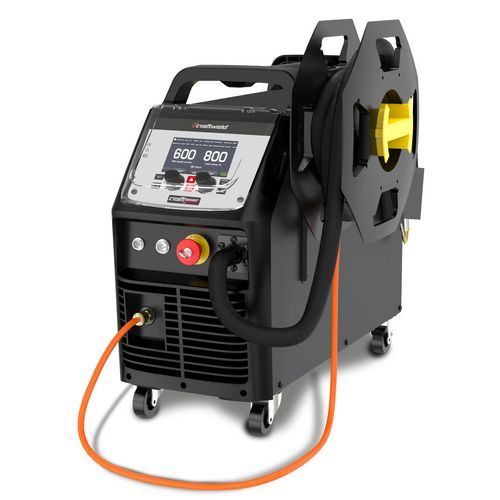

Handgeführtes Laserschweißgerät
Craft-Laser 800

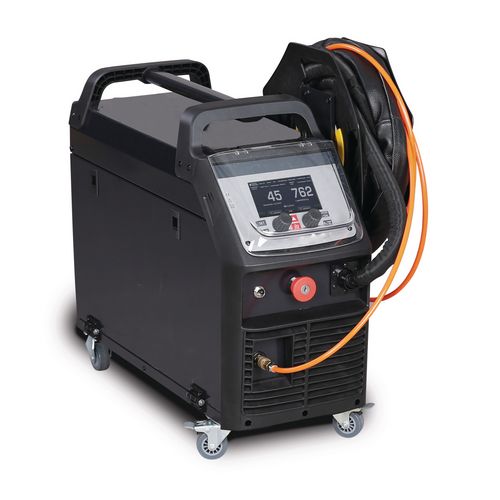

Kompaktes Gerät mit großem LCD-Display und Fahrwerk
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 1390008
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Grundfunktionen
Verfahren
Beschreibung
Bedienung
- Einfachste Bedienung durch Synergie-Kennlinien
- In drei Schritten zum fertigen Schweißergebnis. Automatische Einstellung von Leistung, Drahtvorschub, Pendelbreite, Pendelfrequenz, Laserfrequenz, PWM, Hotstart etc.
- Hochauflösendes Display ermöglicht beste Lesbarkeit aller notwendigen Parameter. Eine Integrierte Hilfe sorgt für besseres Verständnis der Einstellungsmöglichkeiten
- Vollintegrierte Bedienung im Drahtvorschubkoffer – wahlweise Bedienung über Maschine oder Drahtvorschub
Technische Eigenschaften
- 20µm Single-Mode Laserquellen. Doppelte Leistungsdichte zu standardmäßigen 50µm Multi-Mode Laserquellen vieler Mitbewerber sorgen für deutlich höhere Eindringtiefen und Strahlqualitäten.
- Hochleistungslaserzellen gepaart mit gasgekühlten Brennern sorgen für höchste Leistungs- und Fokusstabilität.
- 2-in-1 Maschine: Schweißen und Reinigen: Laserreinigung eignet sich perfekt zum Entlacken, Entrosten und Zunderentfernung
- Optional: Ethernet-IP Schnittstelle für Roboterapplikationen
- Optional: Doppeldrahtvorschub
Sicherheit
- 2-kanaliges Not-Aussystem
- 2-kanaliges Sicherheitsinterface für Zugangsüberwachung (Türkontaktschalter)
- Schlüsselschalter zur Verhinderung von unautorisierter Nutzung
- 2-kanalige Faserbrucherkennung sowie überwachter QBH-Anschluss
- Sicherheitshinweise sowie manuelle Aktivierung der Laserfreigabe bei jedem Start
- Doppeldrucktaster verhindert unabsichtliche Aktivierung der Laser
- Wassergekühlt
- Geeignet für Heavy-Duty Anwendungen
Vorteile des Laserscheißens gegenüber konventionellen Schweißverfahren
- Kaum Verzug, unfassbar schnell, unfassbar gute Qualität (selbst bei sehr dünnen Materialien <1 mm)
- Verbraucht ca. 70 % weniger Energie
- Schnell und einfach erlernbar
- Hohe Prozesssicherheit
- Extreme Zeitersparnis bei gleichzeitig stark reduzierter Nacharbeit
- Einer der leichtesten Brenner auf dem Markt mit ca. 680 g
- 2-Kanalsicherheitsschleife für höchste Sicherheit
Vorteile der Craft-Laser
- Laserreinigen mit bis zu 100 mm Scanbreite mit Autofokus
- 2-in-1 Maschine: Schweißen und Reinigen
- Vollständige Synergie – keine Parameterlisten mehr
- Servicefreundlich – kein lästiges Einsenden mehr
- Problemlose Bearbeitung von Stahl, Edelstahl, Aluminium, Messing
- Einfachste Bedienung der Maschine danke vollständiger Synergiekennlinien
- Maschine beherrscht auch Laserreinigen bis zu 100mm Scanbreite
- Großes Einsparpotenzial durch drei bis vier Mal schnellere Bearbeitungen und Reduzierung der Fehlerquote
- Geringe Wärmeeinbringung in das Werkstück
- Mit Wobble-Funktion
- Einfache Bedienung mit Laserschweißpistole und automatischem Drahtvorschub: Hohe Qualität der Schweißnähte, selbst ohne langjährige Schweißerfahrung
- Ein/Aus-Schalter für den Drahtvorschub direkt an der Laserpistole
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 680 mm |
| Breite/Tiefe ca. | 360 mm |
| Höhe ca. | 680 mm |
| Gewicht ca. | 38 kg |
| Drahtvorschub | |
|---|---|
| schweißbare Drähte Stahl | 0,8 1,2 mm |
| schweißbare Drähte Edelstahl | 0,8 1,2 mm |
| schweißbare Drähte Aluminium | 0,6 1,2 mm |
| Drahtvorschubeinheit | 4 Rollen |
| Drahtvorschubgeschwindigkeit | 0,25 6 m/min |
| Einstellbereich | |
|---|---|
| Einstellbereich mit 230 V-Anschluss | 5 800 W |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Leistungsaufnahme im Leerlauf | < 220 W |
| Aufnahmeleistung | 2,4 kW |
| Abgabeleistung | 0,8 kW |
| Kühlung | |
|---|---|
| Kühlart | Luftgekühlt |
| Laser | |
|---|---|
| Wobble von bis | 0 5 mm |
| Spektralbreite von bis | 3 4 nm |
| Max. Durchschnittsleistung Sichtbare Strahlung | 50 mW |
| Max. Durchschnittsleistung Unsichtbare Strahlung | 750 – 800 W |
| Wellenlängenbereich Sichtbare Strahlung | 660±5 nm |
| Wellenlängenbereich Unsichtbare Strahlung | 1080±10 nm |
| Laser Klasse Sichtbare Strahlung | 3 |
| Laser Klasse Unsichtbare Strahlung | 4 |
| Leistungsaufnahme | |
|---|---|
| Wirkungsgrad | 42 % |
| Schweißbare Materialstärke | |
|---|---|
| schweißbare Materialstärke Stahl | 0,8 – 3,0 mm |
| schweißbare Materialstärke Edelstahl | 0,8 – 3,0 mm |
| schweißbare Materialstärke Aluminium | 0,8 – 2,0 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Schweißpistole
- Gasschlauch 4 m
- 5 Schutzgläser für Laserschweißpistole
- 2 Förderrollen 0,8 - 1,0 mm V-Nut
- 2 Förderrollen 1,0 - 1,2 mm V-Nut
- 2 Förderrollen 0,8 - 1,0 mm U-Nut
- 2 Förderrollen 1,0 - 1,2 mm U-Nut
- 3 Düsen AS-12 für Laserschweißpistole
- 3 Düsen ES-12 für Laserschweißpistole
- 3 Düsen DS-16 für Laserschweißpistole
- 3 Schneiddüsen
- Laserreinigungszubehör
- Filterdruckregler 1/4" 16 bar
- Stecknippel mit Außengewinde 1/4" AG
- Doppelnippel G 1/4" x G 1/4"
- Faceshield FS 1 (goldenes Visier)
- 5x Schutzglas für Laserlinse
