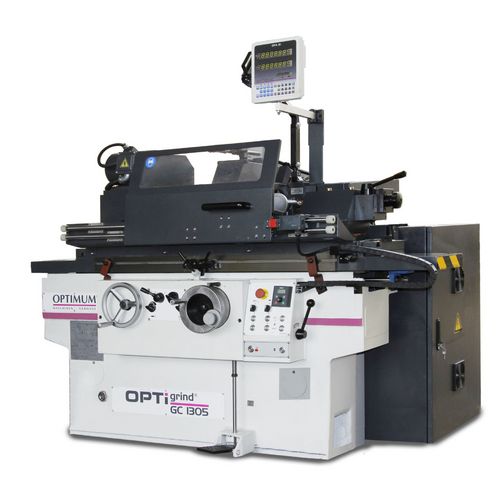

Rundschleifmaschine
OPTIgrind GC 1305
Hochpräzise Rundschleifmaschine mit automatischer Zustellung und digitaler Postionsanzeige DPA 31
31.660,00
EUR zzgl. Ust. / Stück
37.992,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3121040
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Schweres, einteiliges stark verripptes und breites Maschinenbett
- Führungsbahnen induktionsgehärtet und geschliffen
- Massiver Spindelstock mit hochgenauer, kegelrollengelagerter Hauptspindel überzeugt durch herausragende Stabilität unter Last
- Hohe Laufruhe bei maximaler Spindeldrehzahl
- Alle Getriebezahnräder sind großdimensioniert, gehärtet und geschliffen
- Joystick-Schaltung für X- und Z-Vorschub direkt am Support
- Manuell geschaltetes 4-Stufen-Vorgelegegetriebe, hochwertige Frequenz-Regeltechnik
- Eilgang für X- und Z-Achse ermöglichen schnelle Positionierung des Supports und verringert Nebenzeiten
- Einstellbare Überlastkupplung im Schlosskasten schützt die Vorschubmechanik vor Beschädigungen und Ausfällen

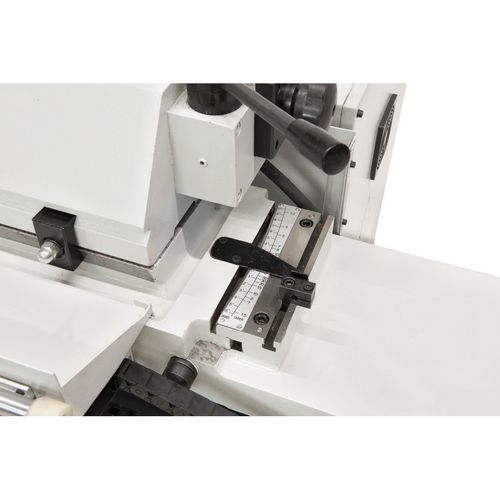

- Für konische Schleifvorgänge kann der Tisch gekippt werden - die Skala ermöglicht eine präzise Einstellung auf die gewünschte Position
- Der Spindelkopf neigt sich für konische Schleifvorgänge von 0 bis 90°
- Die Längsführung des Tisches und die Kreuzführung des Schleifspindelmaterials sind jeweils mit V- und Flachführung ausgestattet

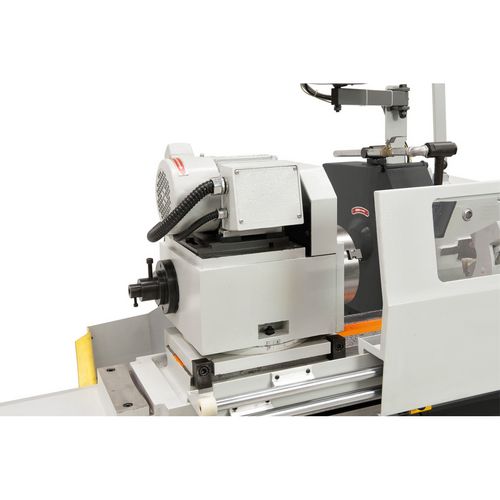

- Die Schleifspindel verfügt über beidseitige Lager und einstellbare Flachgitter
- Schwenkbarer Spindelschaft (bis zu 180°) für Innenschleifarbeiten
| Spitzenhöhe | 135 mm |
| Verfahrweg Arbeitstisch max. | 640 mm |
| Schleiflänge | 500 mm |
| Schleifdurchmesser ohne Lünette | 8 200 mm |
| Schleifdurchmesser mit Lünette | 8 60 mm |
| Schleifdurchmesser ohne Lünette innen | 25 100 mm |
| Schleifdurchmesser mit Lünette innen | 35 100 mm |
| Schleiftiefe innen | 125 mm |
| Werkstückgewicht zwischen den Spitzen max. | 50 kg |
| Schwenkbereich des Arbeitstisches Rechts / Links | +3 / -9 ° |
| Stufenloser Tischvorschub in der Längsachse | 0,1 4 mm |
| Verfahrweg pro Umdrehung des Handrads | 1 mm |
| Verfahrweg pro Teilstrich des Handrades | 0,005 mm |
| Arbeitsspindel Drehzahlbereich | 25 380 min¯¹ |
| Arbeitsspindelstockes Schwenkbereich | 0 45 ° |
| Spindelkegel | MK 4 |

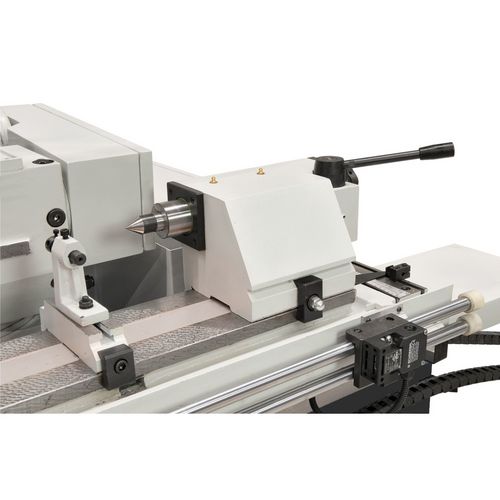

| Reitstockkegel | MK 4 |
| Verfahrweg Pinolen | 25 mm |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 2250 mm |
| Breite/Tiefe ca. | 1600 mm |
| Höhe ca. | 1500 mm |
| Gewicht ca. | 2200 kg |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 4 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
