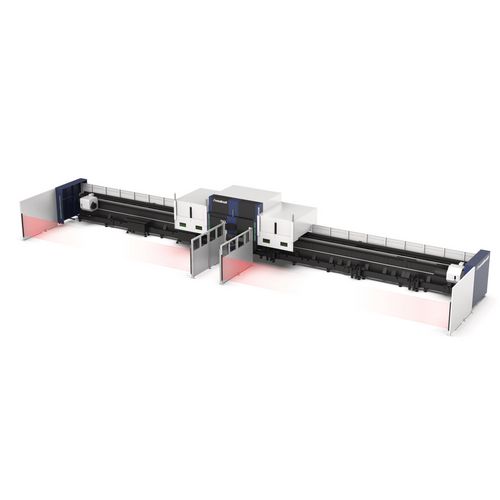

Rohrlaserschneidmaschine
TX3 3kW Raycus 9 m
Schwerlastmaschine für den Heavy-Duty Einsatz
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4660130
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Hochleistungsschneidzentrum mit drei über die Gesamtlänge verfahrbaren Futtern ermöglicht maximale Flexibilität und eine Vollbearbeitung über die gesamte Länge – Kein Restmaterial mehr notwendig
- Durch extrem hohe Werkstückgewichte (bis zu 1.200 kg) und großem Futterdurchmesser (360 mm) ideal geeignet für den industriellen Stahl- und Hallenbau
- Für hohe Produktionskapazitäten geschaffen
- Bis zu 9 m Zu- und Abfuhrlänge
- Automatisches Be- und Entladesystem in Segmentfördererbauweise ermöglicht die gleichzeitige Nutzung verschiedener Profilformen
- Vollgegossenes Maschinenbett sorgt für höchste Stabilität und Genauigkeit

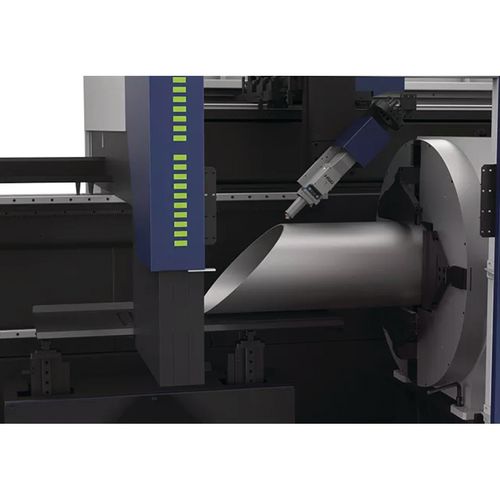

- 3D-Schneidkopf für Winkel- und Fasenschnitte bis 45°
Technische Eigenschaften:
- Hochleistungs-Rohrlaserschneidanlage für maximalen Output
- Geeignet für alle gängigen Rohre, Träger, Rechteckprofile, Flachstähle bis maximal 240mm Durchmesser
- Viele optionale Ausstattungsmöglichkeiten
- Hochwertige Komponenten von den Marktführern ihrer Branche

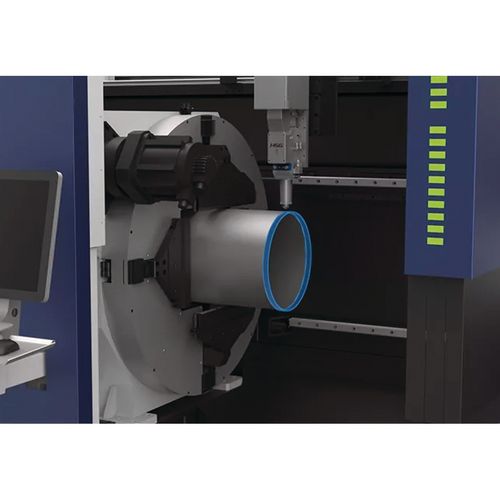

- Intelligente hochpräzise Schneidfutter regeln vollautomatisch Zentrierung und Spannkraft und sorgen für störungsfreien Schneidprozess. Durch integrierte Messsysteme wird eine Falschbestückung gänzlich vermieden.
- Steuerungssystem: HSG X9000
- Schachtellungssoftware TubeNest™ von renommierten Hersteller BOCHU®
- Qualitativ hochwertige Laserquellen vom renommierten Hersteller Raycus® sorgen für höchste Strahlqualität und Prozesssicherheit.
- L-förmiges Schwerlast-Drehbankbett für große und schwere Rohre
- Intelligentes Spannfutter für die Fertigung von Rohren über den gesamten Spannbereich von 20mm bis 360mm ohne Umrüsten
- Automatisches Be- und Entladen
- Hochbelastbares, rohrförmiges Trägersystem
- Multispannfutter-Umkehrbewegung
- Serienmäßig mit national genormten Profilgreifern für Winkelstahl, Kanalstahl und H-Stahl
- Für Rohrverbindungen mit Fasenschnitte bis zu 45°
| Max. Verfahrweg X-Achse | 12500 mm |
| Max. Verfahrweg Y-Achse | 360 mm |
| Max. Verfahrweg Z-Achse | 360 mm |
| Max. Verfahrgeschwindigkeit | 80 m/min |
| Werkstückgröße Rundrohr | 20 – 360 mm |
| Werkstückgröße Vierkantrohr | 20 – 360 mm |
| Positionsgenauigkeit | ± 0,05 mm/m |
| Max. Traglast Maschinentisch | 1200 kg |
| Beschleunigung | 0,8 G |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 19000 mm |
| Breite/Tiefe ca. | 3300 mm |
| Höhe ca. | 3450 mm |
| Gewicht ca. | 18700 kg |
| Elektrische Daten | |
|---|---|
| Laserleistung | 3 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät und einem entfernten Server |
| Datenzugriff | Auf Gerät und über physische sowie drahtlose Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
