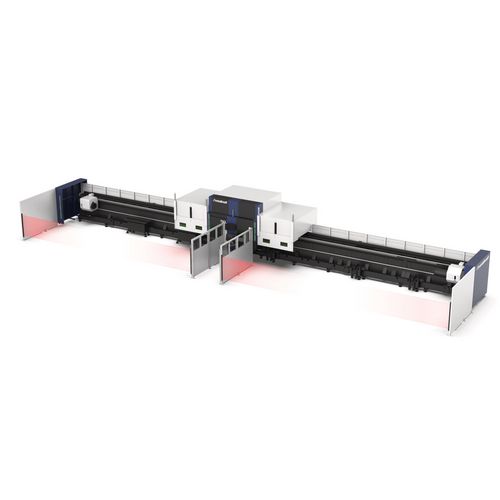

Rohrlaserschneidmaschine
TX3 3kW Raycus 7 m
Professionelle Hochleistungs-Rohrlaserschneidmaschine
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4660120
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- L-förmiges Schwerlast-Drehbankbett für große und schwere Rohre entwickelt

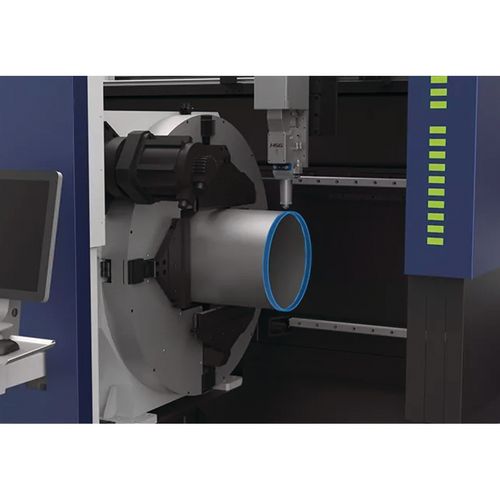

- HSG einzigartiges intelligentes Spannfutter -> für die Fertigung von Rohren über den gesamten Spannbereich von 20mm bis 360mm ohne Umrüsten
- Automatisches Be- und Entladen - > effizient und zeitsparend, spart Arbeitskräfte und reduziert die Produktionskosten
- Hochbelastbares, rohrförmiges Trägersystem -> bietet eine rundum wirksame Unterstützung bei der Rohrbearbeitung und verbessert die Genauigkeit bei der Bearbeitung schwerer Rohre
- Die Multispannfutter-Umkehrbewegung ermöglicht das Schneiden schwerer Rohre ohne Rückstände und spart Materialkosten
- Serienmäßig mit national genormten Profilgreifern ausgestattet, mit denen Winkelstahl, Kanalstahl und H-Stahl problemlos geschnitten werden können

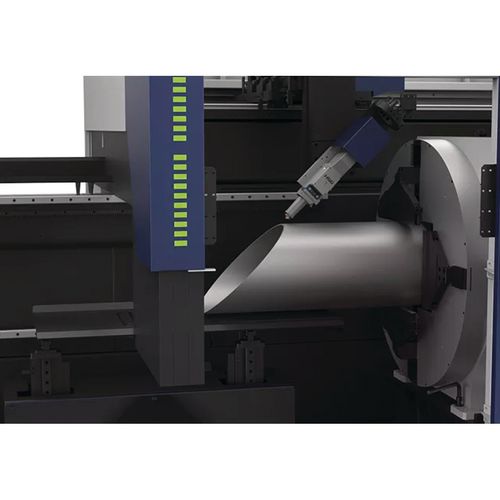

- Für Rohrverbindungen mit Fasenschnitte bis zu 45°
- HSG Intelligentes Bus-Betriebssystem -> Ermöglicht komfortable Rohrbearbeitung durch umfassende Anwendungsunterstützung, professionelle Datenbank für Rohrschneideverfahren und jahrelang gesammelte HSG-Daten – für effizientere Prozesse und clevere Konstruktionen beim Laser-Rohrschneiden
- Hochwertige Komponenten von den Marktführern ihrer Branche
- Laserquelle von Raycus -> einer der bekanntesten Hersteller von effizienten und hochwertigen Laserquellen, die große Ausgangsleistungen erreichen
- L-förmiges Schwerlast-Drehbankbett für große und schwere Rohre
- Intelligentes Spannfutter für die Fertigung von Rohren über den gesamten Spannbereich von 20mm bis 360mm ohne Umrüsten
- Automatisches Be- und Entladen
- Hochbelastbares, rohrförmiges Trägersystem
- Multispannfutter-Umkehrbewegung
- Serienmäßig mit national genormten Profilgreifern für Winkelstahl, Kanalstahl und H-Stahl
- Für Rohrverbindungen mit Fasenschnitte bis zu 45°
| Max. Verfahrweg X-Achse | 12500 mm |
| Max. Verfahrweg Y-Achse | 360 mm |
| Max. Verfahrweg Z-Achse | 360 mm |
| Max. Verfahrgeschwindigkeit | 80 m/min |
| Werkstückgröße Rundrohr | 20 – 360 mm |
| Werkstückgröße Vierkantrohr | 20 – 360 mm |
| Positionsgenauigkeit | ± 0,05 mm/m |
| Max. Traglast Maschinentisch | 1200 kg |
| Beschleunigung | 0,8 G |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 16950 mm |
| Breite/Tiefe ca. | 3300 mm |
| Höhe ca. | 3450 mm |
| Elektrische Daten | |
|---|---|
| Laserleistung | 3 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
