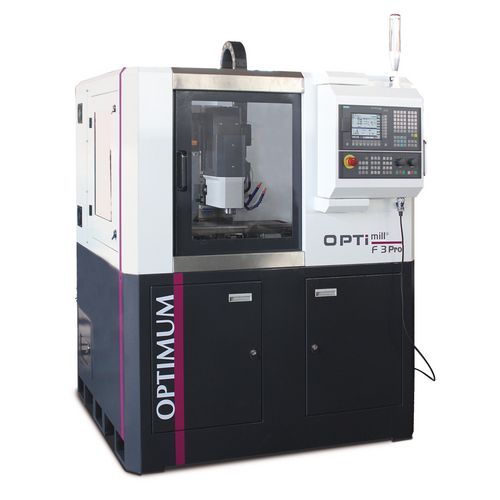

CNC-Fräsmaschine
OPTImill F 3 Pro
Universal-Fräsmaschine mit Servo-Antrieben
22.650,00
EUR zzgl. Ust. / Stück
27.180,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3500416
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Linearführung in allen Achsen
- Kugelumlaufspindel in allen Achsen
- Servoantrieb in allen Achsen (X-, Y- und Z-Achse)

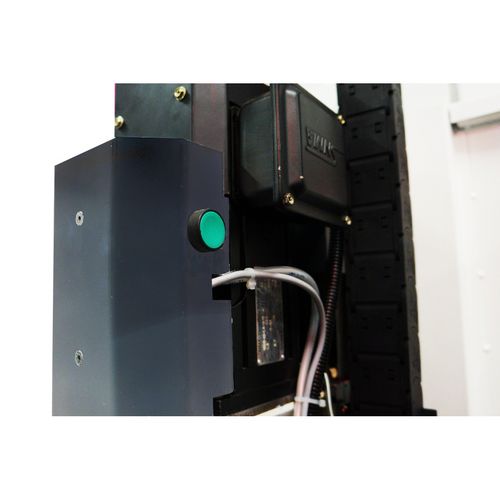

- Werkzeugwechsel erfolgt mittels Knopfdruck (elektropneumatische Werkzeugspanneinrichtung)
- Kühlmitteleinrichtung
- Zentralschmierung
- Signalleuchte
- Massiver, exakter Frästisch groß dimensioniert und präzise oberflächenbearbeitet

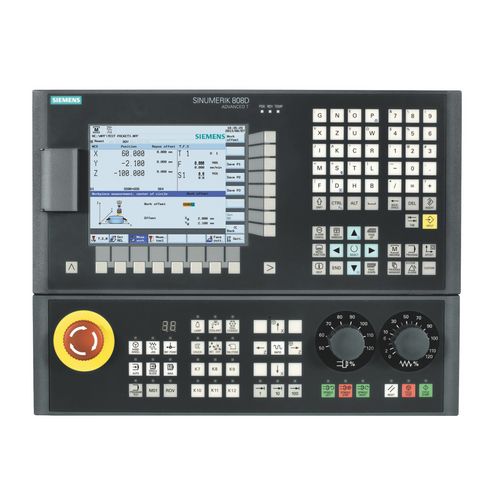

- Schwenkbares Bedienpult

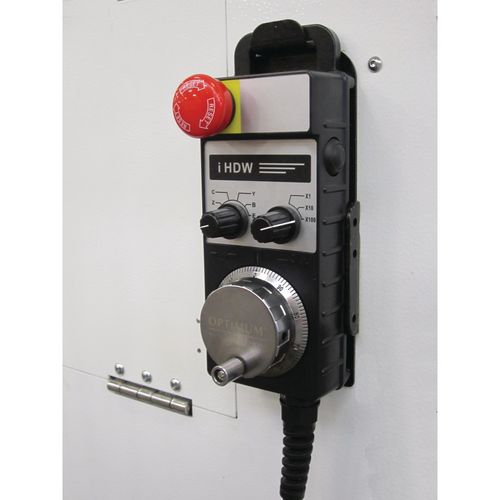

- Das tragbare, elektronische Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert das Einfahren von Programmen erheblich
- Zusatzpaket SIEMENS Material-Mängelhaftung und kostenloser Vor-Ort-Service OSS
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1410 mm |
| Breite/Tiefe ca. | 1522 mm |
| Höhe ca. | 2237 mm |
| Gewicht ca. | 720 kg |
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 50 mm |
| Schaftfräsergröße max. | 25 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 4,5 kVA |

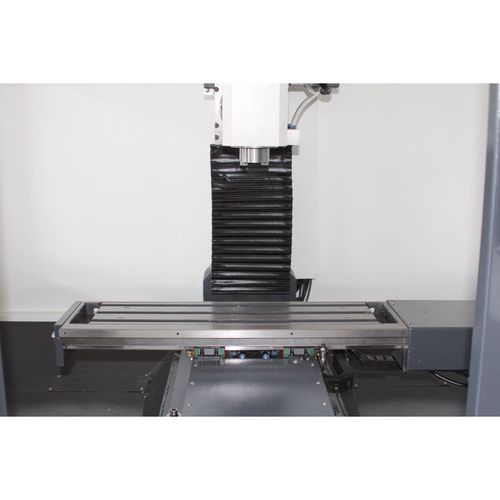

| Frästisch horizontal | |
|---|---|
| Länge | 460 mm |
| Breite | 200 mm |
| Ausladung | 270 mm |
| Abstand Vertikalspindel - Frästisch min. | 50 mm |
| Abstand Vertikalspindel - Frästisch max. | 295 mm |
| T-Nuten Größe | 12 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 60 mm |
| Traglast max. | 50 kg |
| Genauigkeit | |
|---|---|
| Wiederholgenauigkeit | ± 0,01 mm |
| Positioniergenauigkeit | ± 0,02 mm |
| Kühlschmiermittelsystem | |
|---|---|
| Kühlmittelpumpe(n) Antriebsleistung | 95 W |
| Tankinhalt | 50 l |
| Verfahrweg | |
|---|---|
| X-Achse automatisch | 360 mm |
| Y-Achse automatisch | 170 mm |
| Z-Achse automatisch | 250 mm |

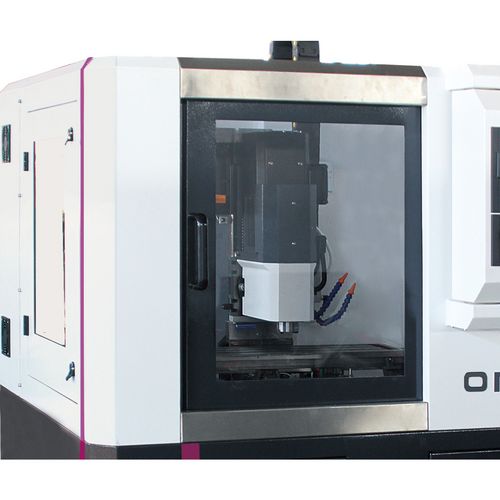

| Vertikalspindel | |
|---|---|
| Spindelaufnahme | ISO 30 / BT 30 x 45° |
| Drehzahl | 6000 min¯¹ |
| Drehzahlbereich | |
| Erläuterung Drehzahlbereich | Bitte beachten Sie, dass die maximale Spindeldrehzahl im Dauerbetrieb um ca. 20 % reduziert werden muss |
| Leistung Antriebsmotor Dauerbetrieb S1 | 1,5 kW |
| Drehmoment Antriebsmotor Dauerbetrieb S1 | 9,5 Nm |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 15 m/min |
| Y-Achse | 15 m/min |
| Z-Achse | 10 m/min |
| Vorschubmotor Drehmoment | |
|---|---|
| X-Achse Dauerbetrieb S1 | 3,5 Nm |
| Y-Achse Dauerbetrieb S1 | 3,5 Nm |
| Z-Achse Dauerbetrieb S1 | 6 Nm |
| Werkzeugwechsler | |
|---|---|
| Anzahl der Werkzeugplätze | 8 |
| Werkzeugdurchmesser max. Nebenplätze frei | 180 mm |
| Werkzeugdurchmesser max. | 100 mm |
| Werkzeuggewicht max. | 6 kg |
| Zeit-Werkzeugwechsel Span zu Span (C to C) | 6 s |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
