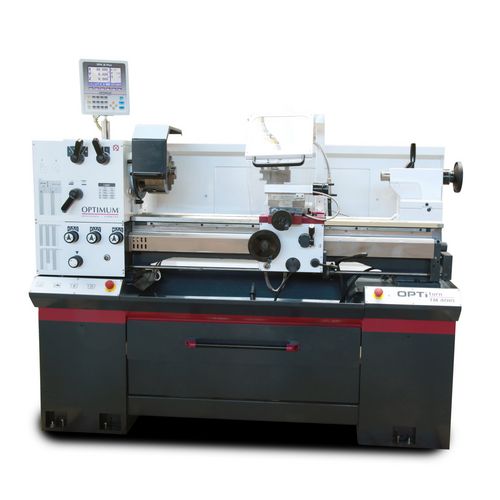

Leit- und Zugspindeldrehmaschine
OPTIturn TM 4010V
Überzeugt durch stabile Konstruktion. DPA 32 mit Schnittkonstante VSC
14.450,00
EUR zzgl. Ust. / Stück
17.340,00 EUR inkl. 20% Ust. / Stück
17.340,00 EUR inkl. 20% Ust. / Stück
Aktionspreis *
13.699,00 EUR zzgl. Ust. / Stück16.438,80 EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 31.08.2025 in Deutschland.
Art.-Nr. 3403050
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
- Motorschutzschalter
- Hauptmotor elektrisch gebremst
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Perfekt rundlaufende Hauptspindel garantiert hohe Belastbarkeit durch montierte Präzisions-Kegelrollenlager
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z- Achse
- Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
- Einfache Vorschubbedienung

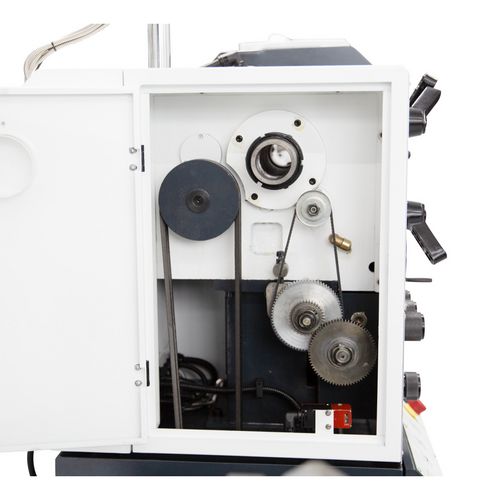

- Eine Wechselradposition

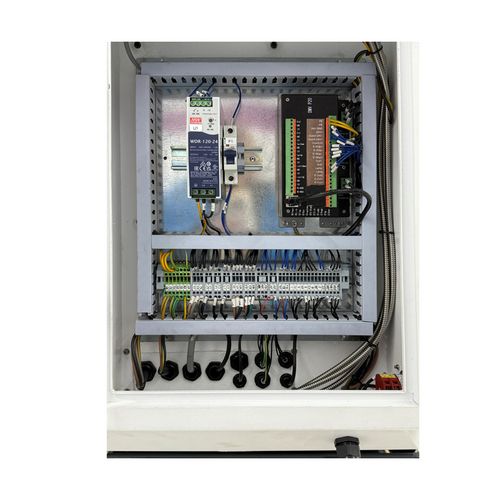

- Schaltschrank mit Optimum Steuerung
- Kühlmittelpumpe mit Kühlmittelbehälter und Füllstandsanzeige. Behälter zum leichten Reinigen herausnehmbar
- LED Maschinenlampe im Maschinengehäuse
- Maschinenunterbau in stabiler Stahl-Konstruktion
- Not-Halt-Schlagschalter rechts und links
- Abschließbarer Hauptschalter
- Dreibacken-Drehfutter im Lieferumfang
- SWH im Lieferumfang
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1935 mm |
| Breite/Tiefe ca. | 780 mm |
| Höhe ca. | 1740 mm |
| Gewicht ca. | 767 kg |
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 200 mm |
| Spitzenweite | 1000 mm |
| Umlaufdurchmesser über Maschinenbett | 400 mm |
| Umlaufdurchmesser über Planschlitten | 250 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 4 |
| Drehzahlbereich | 40 – 3000 min¯¹ |

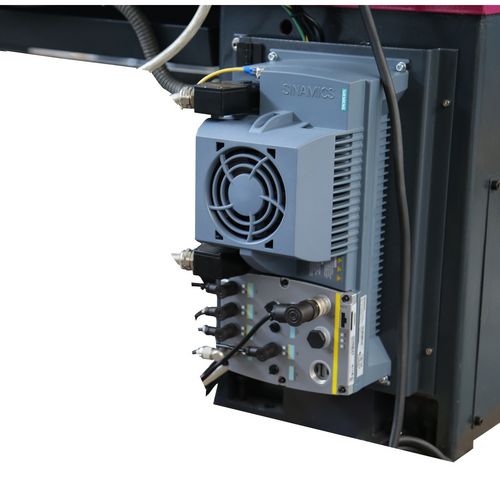

| Steuerung der Drehzahlregelung | elektronisch |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 4 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Reitstock | |
|---|---|
| Aufnahme | MK 6 |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr.5 |
| Spindelbohrung/Stangendurchlass Durchmesser | 52 mm |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,4 – 7 mm/U |
| Anzahl der Steigungen Metrisch | 32 |
| Steigung Zoll | 56 – 4 Gg/1" |
| Anzahl der Steigungen Zoll | 31 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 98 mm |
| Verfahrweg Planschlitten | 185 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,014 – 0,38 mm/U |
| Anzahl der Vorschübe längs | 26 |
| Vorschubbereich plan | 0,052 – 1,392 mm/U |
| Anzahl der Vorschübe plan | 32 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 200 mm Camlock Nr. 5
- Feststehende Lünette Ø 7 - Ø 102 mm
- Mitlaufende Lünette Ø 10 - Ø 60 mm
- LED-Maschinenleuchte
- Adapter MK 6-MK 4
- Nicht mitlaufende Zentrierspitze MK4
- Schnellwechsel-Stahlhalter SWH 3-E
- Stahlhalter 20 x 100 Typ D für Vierkantmeißel 18 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
