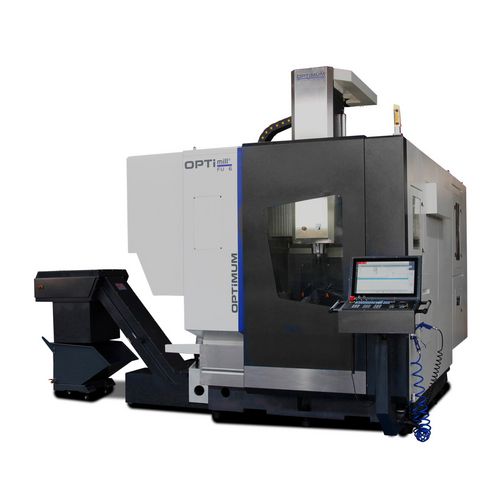

    • Produktbild für OPTImill FU 6

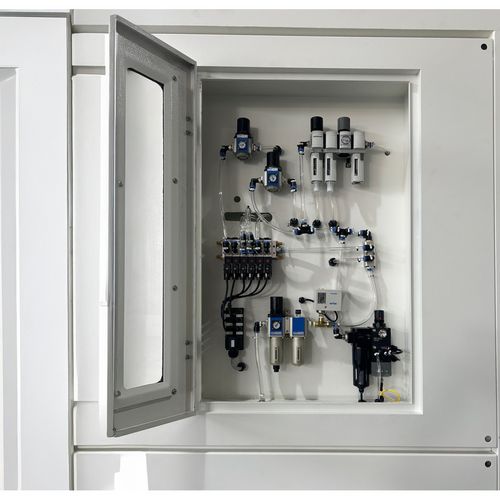

    • Übersichtlich angeordnete Druckluftverteilung Die verschiedenen Komponenten und Leitungen für die Druckluft sind klar strukturiert und gut sichtbar sindErleichtert die Wartung, Fehlersuche und den Betrieb erheblich
      • Übersichtlich angeordnete Druckluftverteilung
      • Die verschiedenen Komponenten und Leitungen für die Druckluft sind klar strukturiert und gut sichtbar sind
      • Erleichtert die Wartung, Fehlersuche und den Betrieb erheblich

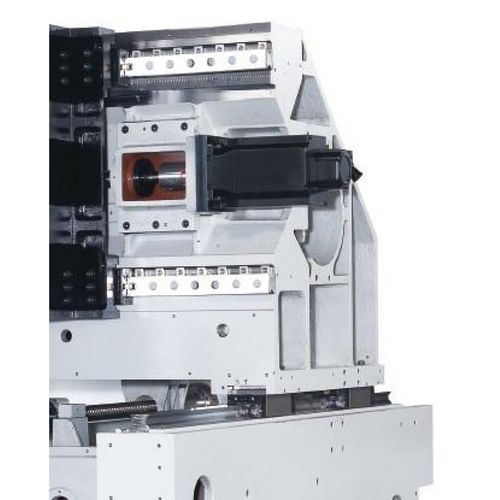

    • Direkt angetriebenEilgang X-, Y-, Z-Achse 36 m/min
      • Direkt angetrieben
      • Eilgang X-, Y-, Z-Achse 36 m/min

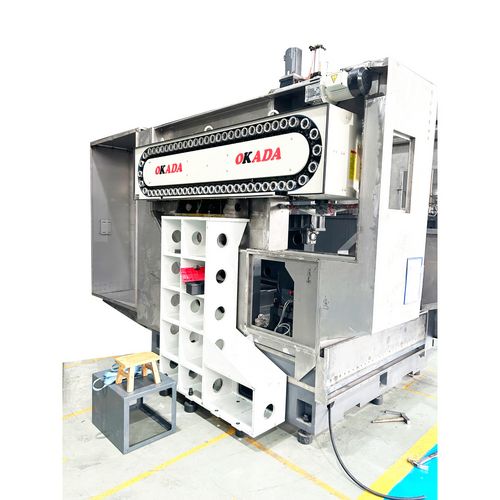

    • DoppelarmgreiferTrommelmagazin60 WerkzeugplätzeWerkzeugdurchmesser max. 78 mmWerkzeuglänge 300 mmWerkzeuggewicht max. 8 kgZeit-Werkzeugwechsel Span zu Span 3 Sekunden
      • Doppelarmgreifer
      • Trommelmagazin
      • 60 Werkzeugplätze
      • Werkzeugdurchmesser max. 78 mm
      • Werkzeuglänge 300 mm
      • Werkzeuggewicht max. 8 kg
      • Zeit-Werkzeugwechsel Span zu Span 3 Sekunden

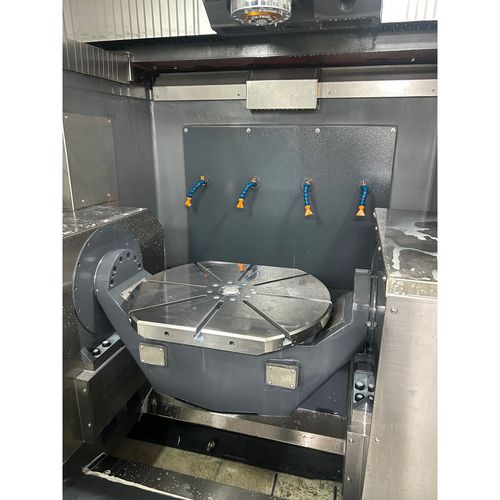

    • Unser Dreh-Schwenktisch wird mit Servomotor und präzisen Antrieb aufgebautDie Lagerung ist mit großzügig dimensionierten
      • Unser Dreh-Schwenktisch wird mit Servomotor und präzisen Antrieb aufgebaut
      • Die Lagerung ist mit großzügig dimensionierten

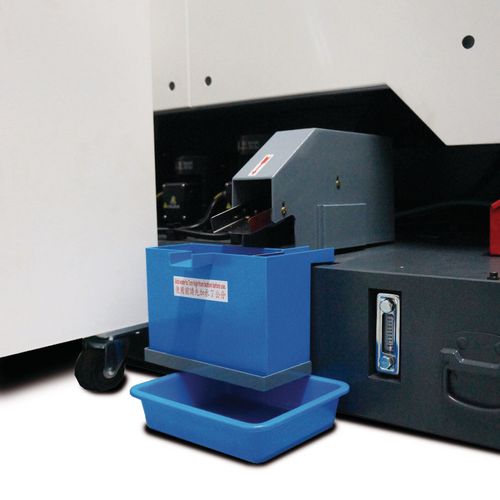

    • Ölabscheider entfernt zuverlässig aufschwimmende Fremdöle und feinsten Späneabrieb aus Kühlschmierstoffen. Er sorgt dafür, dass das Öl sauber und wiederverwendbar bleibt oder umweltgerecht entsorgt werden kann
      • Ölabscheider entfernt zuverlässig aufschwimmende Fremdöle und feinsten Späneabrieb aus Kühlschmierstoffen. Er sorgt dafür, dass das Öl sauber und wiederverwendbar bleibt oder umweltgerecht entsorgt werden kann

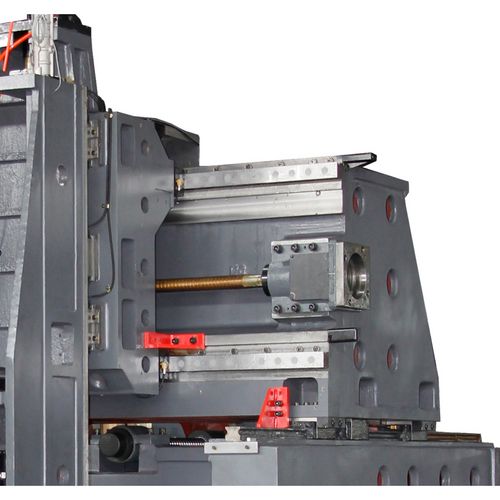

    • Hochpräzise Rollenführung in allen drei AchsenVordere Linearführungen enthalten zusätzliche Führungswagen, um die dynamische Stabilität sicherzustellen
      • Hochpräzise Rollenführung in allen drei Achsen
      • Vordere Linearführungen enthalten zusätzliche Führungswagen, um die dynamische Stabilität sicherzustellen

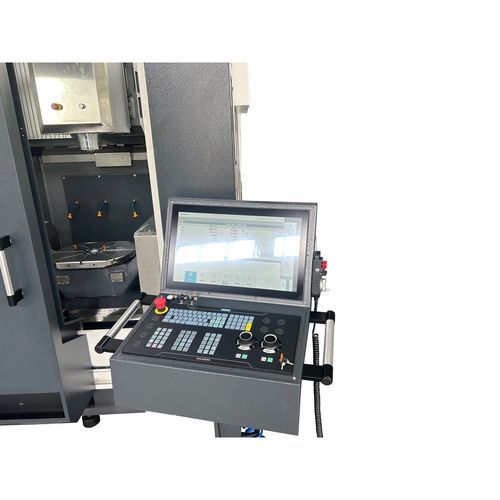

    • Neue Generation von Bedienpanel mit neuen Möglichkeiten der MaschinenbedienungModerne Multitouch-Bildschirmoberfläche
      • Neue Generation von Bedienpanel mit neuen Möglichkeiten der Maschinenbedienung
      • Moderne Multitouch-Bildschirmoberfläche

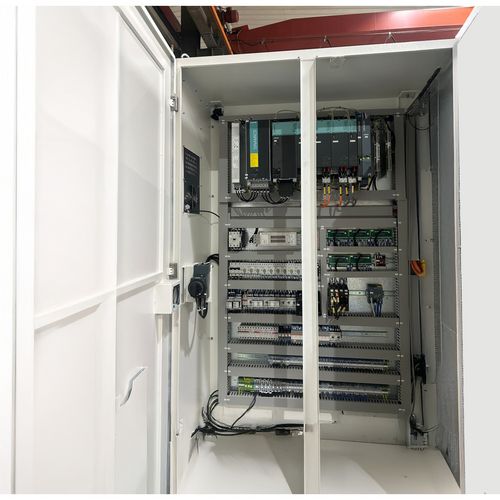

    • Klare Kennzeichnungen und eine strukturierte Anordnung des SchaltschranksReduziert das Risiko von Fehlern während der Wartung oder beim Austausch von Komponenten
      • Klare Kennzeichnungen und eine strukturierte Anordnung des Schaltschranks
      • Reduziert das Risiko von Fehlern während der Wartung oder beim Austausch von Komponenten

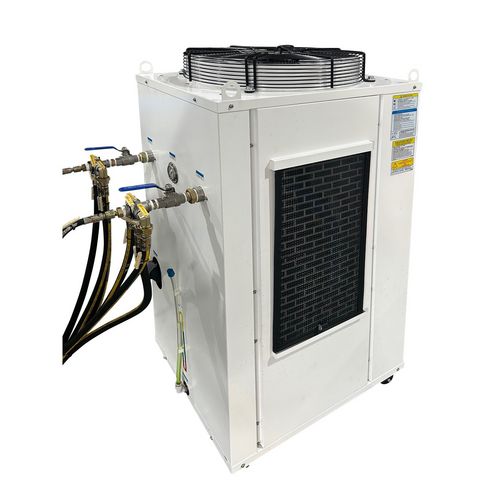

    • Das Wasserkreislauf-Aggregat sorgt für eine kontinuierliche und gleichmäßige Kühlung der Hauptspindel und des Motors, was die Lebensdauer der Komponenten verlängert
      • Das Wasserkreislauf-Aggregat sorgt für eine kontinuierliche und gleichmäßige Kühlung der Hauptspindel und des Motors, was die Lebensdauer der Komponenten verlängert
    • Produktbild für OPTImill FU 6
    • Produktbild für OPTImill FU 6
    • Übersichtlich angeordnete Druckluftverteilung Die verschiedenen Komponenten und Leitungen für die Druckluft sind klar strukturiert und gut sichtbar sindErleichtert die Wartung, Fehlersuche und den Betrieb erheblich
    • Direkt angetriebenEilgang X-, Y-, Z-Achse 36 m/min
    • DoppelarmgreiferTrommelmagazin60 WerkzeugplätzeWerkzeugdurchmesser max. 78 mmWerkzeuglänge 300 mmWerkzeuggewicht max. 8 kgZeit-Werkzeugwechsel Span zu Span 3 Sekunden
    • Unser Dreh-Schwenktisch wird mit Servomotor und präzisen Antrieb aufgebautDie Lagerung ist mit großzügig dimensionierten
    • Ölabscheider entfernt zuverlässig aufschwimmende Fremdöle und feinsten Späneabrieb aus Kühlschmierstoffen. Er sorgt dafür, dass das Öl sauber und wiederverwendbar bleibt oder umweltgerecht entsorgt werden kann
    • Hochpräzise Rollenführung in allen drei AchsenVordere Linearführungen enthalten zusätzliche Führungswagen, um die dynamische Stabilität sicherzustellen
    • Neue Generation von Bedienpanel mit neuen Möglichkeiten der MaschinenbedienungModerne Multitouch-Bildschirmoberfläche
    • Klare Kennzeichnungen und eine strukturierte Anordnung des SchaltschranksReduziert das Risiko von Fehlern während der Wartung oder beim Austausch von Komponenten
    • Das Wasserkreislauf-Aggregat sorgt für eine kontinuierliche und gleichmäßige Kühlung der Hauptspindel und des Motors, was die Lebensdauer der Komponenten verlängert
    • Produktbild für OPTImill FU 6
    Markenlogo zum Produkt OPTImill FU 6

    CNC-Fräsmaschine

    OPTImill FU 6

    5-Achsen-Simultan-Bearbeitungszentrum für höchste Produktivität

    Preis auf Anfrage

    Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

    Sicherheits- und Warnhinweise

    Safety and warning notices

    Art.-Nr. 3521360

    Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden

    • Produktdetails

    • Hochmoderne CNC-Steuerung SINUMERIK ONE von Siemens mit einer Vielzahl von Funktionen, die sowohl die Produktivität als auch Flexibilität erheblich steigern (ausführliche Informationen im OPTIMUM CNC Hauptkatalog)
    • Schwere Ausführung
    • Hohe Produktivität
    • Teleskop-Führungsbahnabdeckung
    • Präzisionsgeschliffene, vorgespannte Hochleistungs-Kugelumlaufspindeln für hohe Eilganggeschwindigkeiten
    • Spindel in P5-Präzisionslagern aufgenommen und permanentgeschmiert
    • Drehmomentstarke Servoantriebe in allen fünf Achsen
    • Präzisionslinearführung
    • Heidenhain Glasmaßstäbe für höhere Genauigkeit
    • Hohe Eilganggeschwindigkeit von bis zu 24 m/min. in X-,Y- und Z Achse
    • A-/C-Achse mit Torque Motor für maximale Drehzahl und Lebensdauergenauigkeit
    • Das tragbare, elektronische Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert das Einfahren von Programmen erheblich
    • Werkzeugwechsler-Doppelarmgreifer mit 60 Werkzeugplätzen in Standardlieferumfang
    • Kühlmitteleinrichtung mit 480 Liter Kühlmitteltank mit Spänespülsystem und Reinigungspistole
    • Automatische Zentralschmierung
    • RJ45-Steckverbindung, USB-und Stromanschluss 230 V
    • Zusätzliches USB Interface am Bedienpanel
    • Wasserkreislauf-Kühlaggregat für die Hauptspindel und Hauptspindelmotor sowie für die A- und C-Achse
    • Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
    • Spänewagen
    • Collision Avoidance - Software zur Kollisionsvermeidung
    • Werkzeuginnenkühlung 70 bar mit internen Tank (eine Absaugung wird empfohlen)
    • Wärmetauscher
    • EMV (Elektromagnetische Verträglichkeit)
    • Zwei Jahre Siemens Reparatur Service Vertrag inklusive. Verlängerung des Siemens Zusatzpaket Reparatur Service Vertrages (RSV) möglich



    • Hochmoderne CNC-Steuerung SINUMERIK ONE von Siemens
    • Schwere Ausführung
    • Hohe Produktivität
    • Präzisionsgeschliffene, vorgespannte Hochleistungs-Kugelumlaufspindeln für hohe Eilganggeschwindigkeiten
    • Präzisionslinearführung
    • Heidenhain Glasmaßstäbe für höhere Genauigkeit
    • Werkzeugwechsler-Doppelarmgreifer mit 60 Werkzeugplätzen in Standardlieferumfang
    • Wasserkreislauf-Kühlaggregat für die Hauptspindel und Hauptspindelmotor sowie für die A- und C-Achse
    • Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
    • Collision Avoidance - Software zur Kollisionsvermeidung
    • Werkzeuginnenkühlung 70 bar mit internen Tank (eine Absaugung wird empfohlen)



    Datenblätter
    Sicherheits- und Warnhinweise
    Safety and warning notices
    Abmessungen und Gewichte
    Länge ca.2880 mm
    Breite/Tiefe ca.4290 mm
    Höhe ca.3480 mm
    Gewicht ca.14500 kg
    Eilgang Geschwindigkeit
    X-Achse24000 mm/min
    Y-Achse24000 mm/min
    Z-Achse24000 mm/min
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert70 kVA
    Frästisch horizontal
    Länge600 mm
    Breite500 mm
    T-Nuten Größe14 mm
    Traglast max.400 kg
    Genauigkeit
    Wiederholgenauigkeit± 0,004 mm
    Positioniergenauigkeit± 0,008 mm
    Kühlschmiermittelsystem
    Tankinhalt externes Aggregat Spindelinnenkühlung165 l
    Pneumatischer Anschluss
    Betriebsdruck6 bar
    Produktinformationen EU 2023/2854
    Art der generierten DatenNutzungsdaten
    Format der generierten DatenGängige, maschinenlesbare Formate wie z.B. JSON
    DatenmengeBis zu 5 MB
    Datengenerierung kontinuierlich in EchtzeitJa
    Datenspeicherort Auf dem Gerät
    DatenzugriffÜber physische Schnittstellen
    Weitere InformationenIn Bedienungsanleitung oder unter info@stuermer-maschinen.de
    Pumpe
    Pumpenmotor Spänespülung0,85 kW
    Pumpenmotor Spänespülung Fördermenge150 l/min
    Pumpenmotor vordere / linke Spänespülung1,08 kW
    Pumpenmotor vordere / linke Spänespülung Fördermenge150 l/min
    Pumpenmotor Reinigungspistole0,53 kW
    Pumpenmotor Reinigungspistole Fördermenge58 l/min
    Rundachsen
    Schwenkachse± 120 °
    Rotationsachse360 °
    Geschwindigkeit A-Achse max.100 min¯¹
    Geschwindigkeit C-Achse max.120 min¯¹
    Schwenk- und Drehtisch
    Hydr. Klemmmoment Rotationsachse C (50bar Hydraulikdruck)850 Nm
    Hydr. Klemmmoment Schwenkachse A (50bar Hydraulikdruck)850 Nm
    Steuerung
    TypSinumerik ONE
    Verfahrweg
    X-Achse automatisch800 mm
    Y-Achse automatisch740 mm
    Z-Achse automatisch600 mm
    Vertikalspindel
    SpindelaufnahmeHSK 63
    Drehzahl15000 min¯¹
    Leistung Antriebsmotor Dauerbetrieb S125 kW
    Leistung Antriebsmotor S6-30 % Betrieb40 kW
    Drehmoment Antriebsmotor Dauerbetrieb S1105 Nm
    Drehmoment Antriebsmotor 30% Betrieb S6261 Nm
    Vorschub Kraft
    Vorschubkraft X-Achse10 kN
    Vorschubkraft Y-Achse10 kN
    Vorschubkraft Z-Achse13,5 kN
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S122 Nm
    Y-Achse Dauerbetrieb S122 Nm
    Z-Achse Dauerbetrieb S127 Nm
    Werkzeugwechsler
    BauartDoppelarmgreifer
    Anzahl der Werkzeugplätze60
    Werkzeugdurchmesser max. Nebenplätze frei90 mm
    Werkzeugdurchmesser max.78 mm
    Werkzeuglänge max.300 mm
    Werkzeuggewicht max.8 kg
    Zeit-Werkzeugwechsel Span zu Span (C to C)3 s
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1
