Radialbohrmaschine
OPTIdrill RD 7
Präzise arbeitende, massive Radialbohrmaschinen in Top Qualität. Ideal für den variablen Einsatz in der Einzelteil- und Serienfertigung.
82.130,00
EUR zzgl. Ust. / Stück
98.556,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3049080
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden
- Elektrisch gebremster Motor
- 24V DC Elektrik und 2 Kanal Sicherheitskette nach DIN EN 12717
- Schwerer, massiver, hochwertiger Qualitätsguss

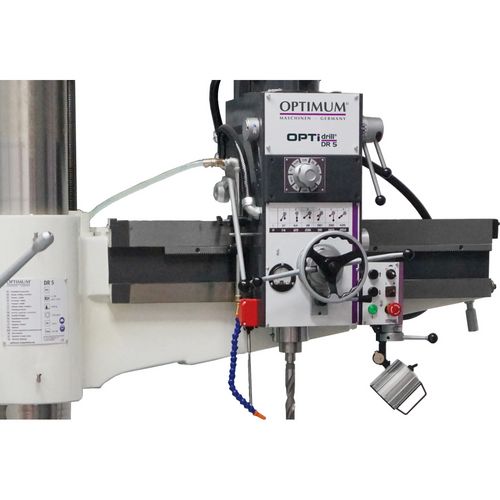

- Weite Ausladung durch horizontal verstellbaren Maschinenkopf

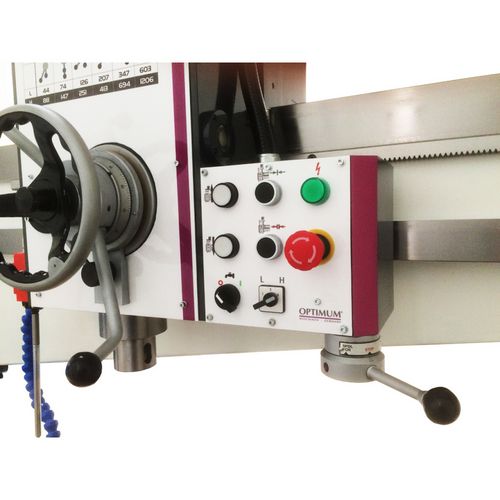

- Übersichtlich angeordnete Bedientafel
- Leichtgängige Schwenk- und Verfahrachsen
- Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz
- Belastbare, verwindungssteife Konstruktion des Auslegers
- Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
- Im Ölbad laufendes Getriebe des Bohrkopfes
- Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
- Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf
- Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
- Rechts-Linkslauf
- Massiver, exakter Bohrtisch, groß dimensioniert
- Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T-Nuten
- Maschinenleuchte
- Überlastschutz
- Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität
- LED Lampe
- Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß
RD 6 / RD 7
- Säule wird hydraulisch geklemmt
| Abmessungen und Gewichte | |
|---|---|
| Säulendurchmesser | 432 mm |
| Länge ca. | 3050 mm |
| Breite/Tiefe ca. | 1185 mm |
| Höhe ca. | 3050 mm |
| Gewicht ca. | 5600 kg |
| Auslegerarm | |
|---|---|
| Drehwinkel | ± 180 ° |
| Bohrleistung | |
|---|---|
| Bohrleistung Stahl (S235JR) | 70 mm |
| Bohrtisch | |
|---|---|
| Aufspanntisch Länge | 1000 mm |
| Aufspanntisch Breite | 800 mm |
| Aufspanntisch Höhe | 500 mm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 29 1575 min¯¹ |
| Anzahl der Drehzahlbereiche | 12 |
| Elektrische Daten | |
|---|---|
| Gesamt Anschlusswert | 11 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Maschinenfuß | |
|---|---|
| Abstand Vertikalspindel - Maschinenfuß max. | 440 mm |
| Abstand Vertikalspindel - Maschinenfuß min. | 2060 mm |
| Motor(en) | |
|---|---|
| Antriebsleistung Spindelmotor | 5,6 kW |
| Antriebsleistung Hubmotor Auslegerarm | 1,5 kW |
| Kühlmittelpumpe Leistung Antriebsmotor | 0,09 kW |
| Antrieb hydraulische Klemmung | 0,75 kW |
| Spindel | |
|---|---|
| Pinolenhub | 370 mm |
| Spindelaufnahme | MK 5 |
| Pinolenvorschub | automatisch |
| Geschwindigkeit Pinolenvorschub | 0,07 – 0,96 mm/U |
| Verfahrweg | |
|---|---|
| Verfahrweg Bohrkopf (horizontal) | 1185 mm |
| Y-Achse manuell | 1000 mm |
| VPE | 1 |
