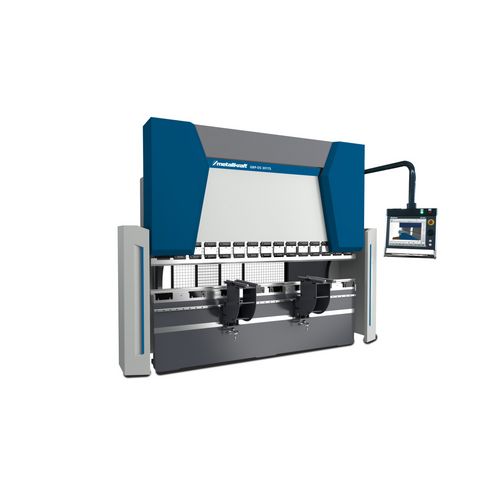

Hydraulische CNC Gesenkbiegepresse
GBP DS 40175
mit grafischer 2-D-Steuerung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4544003
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Standardausführung:
- Schwere und robuste
- Stahlschweißkonstruktion
- Optimierte Hydraulikeinheit mit reduziertem Lärmpegel
- Graphische 2D-CNC Steuerung Cybelec CybTouch 15 mit großzügigem 15“ Touchscreen, ergonomisch an schwenkbarem Arm befestigt
- Offline-Software VisiTouch 2D
- Energie- und Umwelt- und Maschinenschonender ECO-Modus – automatische Abschaltung der Pumpe bei Nichtbenutzung über einige Minuten X Y1-, Y2- und X-Achsen CNC-gesteuert
- Motorischer Hinteranschlag angetrieben über spielfreie Kugelumlaufspindeln und massiven Führungen
- Zwei in Längsrichtung manuell verstellbare Hinteranschlagfinger auf Linearschiene
- Motorische Tischbombierung, CNC-gesteuert
- Zwei verstellbare Frontauflagearme
- Werkzeugsystem Promecam/Amada
- Oberwerkzeugschnellklemmung mit seitlicher Entnahme der Werkzeuge
- Einfache Matrizenklemmung über Klemmplatten
- Kompletter Satz sektionierter Werkzeuge
- Leicht gekröpftes Oberwerkzeug 85° mit 104mm Höhe
- Vierfachmatrize 85° mit V-Öffnungen 16, 22, 35 und 50mm
- Mit der Oberwange mitfahrender Sicherheitslaser Fiessler AKAS II Sicherheits-SPS Fiessler FMSC
- Seitliche und hintere Türen elektronisch überwacht
- Hochwertige Hydraulik- und Elektronikbauteile
- Mobiles Doppelfußpedal
- LED Arbeitsbereich Beleuchtung
- Ölfüllung
Sonderzubehör:
- Verschiedene CNC-Steuerungen (z.B.: Delem DA-66T oder Delem DA-69T)
- 4-, 5-, oder 6-Achsen Hinteranschlagsysteme
- Zusätzliche Hinteranschlagfinger
- Hydraulische oder pneumatische
Werkzeugklemmung
| Presskraft | 175 t |
| Biegelänge | 4050 mm |
| Ständerdurchlass | 3550 mm |
| Hub | 350 mm |
| Eilgang | 150 mm/s |
| Biegegeschwindigkeit | 10 mm/s |
| Rückzug | 130 mm/s |
| Tischhöhe | 920 mm |
| Tischbreite | 98 mm |
| X-Achse Weg | 750 mm |
| X-Achse Geschwindigkeit | 300 mm/s |
| Öltank Kapazität | 300 l |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 4740 mm |
| Breite/Tiefe ca. | 2500 mm |
| Höhe ca. | 3025 mm |
| Gewicht ca. | 13100 kg |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 22 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Bombierung | CNC-gesteuert |
