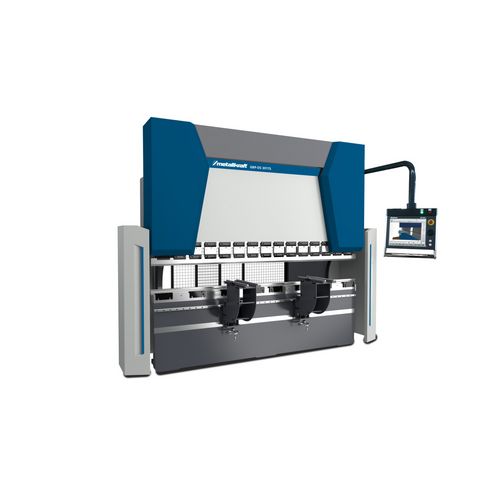

GBP DS 30100

mit grafischer 2-D-Steuerung

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Sicherheits- und Warnhinweise

Safety and warning notices

Art.-Nr. 4543001

Haben Sie Interesse an diesem Produkt?

Anfrage stellen

Händler finden

Produktdetails

Standardausführung:

Schwere und robuste
Stahlschweißkonstruktion
Optimierte Hydraulikeinheit mit reduziertem Lärmpegel
Graphische 2D-CNC Steuerung Cybelec CybTouch 15 mit großzügigem 15“ Touchscreen, ergonomisch an schwenkbarem Arm befestigt
Offline-Software VisiTouch 2D
Energie- und Umwelt- und Maschinenschonender ECO-Modus – automatische Abschaltung der Pumpe bei Nichtbenutzung über einige Minuten X Y1-, Y2- und X-Achsen CNC-gesteuert
Motorischer Hinteranschlag angetrieben über spielfreie Kugelumlaufspindeln und massiven Führungen
Zwei in Längsrichtung manuell verstellbare Hinteranschlagfinger auf Linearschiene
Motorische Tischbombierung, CNC-gesteuert
Zwei verstellbare Frontauflagearme
Werkzeugsystem Promecam/Amada
Oberwerkzeugschnellklemmung mit seitlicher Entnahme der Werkzeuge
Einfache Matrizenklemmung über Klemmplatten
Kompletter Satz sektionierter Werkzeuge
Leicht gekröpftes Oberwerkzeug 85° mit 104mm Höhe
Vierfachmatrize 85° mit V-Öffnungen 16, 22, 35 und 50mm
Mit der Oberwange mitfahrender Sicherheitslaser Fiessler AKAS II Sicherheits-SPS Fiessler FMSC
Seitliche und hintere Türen elektronisch überwacht
Hochwertige Hydraulik- und Elektronikbauteile
Mobiles Doppelfußpedal
LED Arbeitsbereich Beleuchtung
Ölfüllung

Sonderzubehör:

Verschiedene CNC-Steuerungen (z.B.: Delem DA-66T oder Delem DA-69T)
4-, 5-, oder 6-Achsen Hinteranschlagsysteme
Zusätzliche Hinteranschlagfinger
Hydraulische oder pneumatische
Werkzeugklemmung

Datenblätter
Sicherheits- und Warnhinweise
Safety and warning notices

Presskraft	100 t
Biegelänge	3020 mm
Ständerdurchlass	2555 mm
Hub	300 mm
Eilgang	160 mm/s
Biegegeschwindigkeit	10 mm/s
Rückzug	150 mm/s
Tischhöhe	900 mm
Tischbreite	98 mm
X-Achse Weg	750 mm
X-Achse Geschwindigkeit	300 mm/s
Öltank Kapazität	190 l
VPE	1

Abmessungen und Gewichte
Länge ca.	3725 mm
Breite/Tiefe ca.	2550 mm
Höhe ca.	2800 mm
Gewicht ca.	8550 kg

Elektrische Daten
Leistung Antriebsmotor	11 kW
Anschlussspannung	400 V
Netzfrequenz	50 Hz

Megeneinheit: Stück
Verpackungseinheit: 1

Bombierung

CNC-gesteuert
