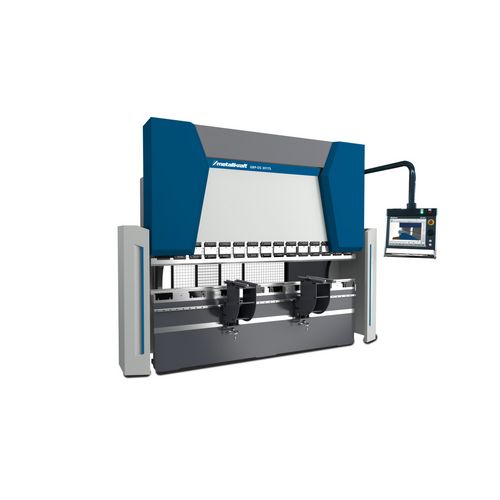

Hydraulische CNC Gesenkbiegepresse
GBP DS 26100
mit grafischer 2-D-Steuerung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4542601
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Standardausführung:
- Schwere und robuste
- Stahlschweißkonstruktion
- Optimierte Hydraulikeinheit mit reduziertem Lärmpegel
- Graphische 2D-CNC Steuerung Cybelec CybTouch 15 mit großzügigem 15“ Touchscreen, ergonomisch an schwenkbarem Arm befestigt
- Offline-Software VisiTouch 2D
- Energie- und Umwelt- und Maschinenschonender ECO-Modus – automatische Abschaltung der Pumpe bei Nichtbenutzung über einige Minuten X Y1-, Y2- und X-Achsen CNC-gesteuert
- Motorischer Hinteranschlag angetrieben über spielfreie Kugelumlaufspindeln und massiven Führungen
- Zwei in Längsrichtung manuell verstellbare Hinteranschlagfinger auf Linearschiene
- Motorische Tischbombierung, CNC-gesteuert
- Zwei verstellbare Frontauflagearme
- Werkzeugsystem Promecam/Amada
- Oberwerkzeugschnellklemmung mit seitlicher Entnahme der Werkzeuge
- Einfache Matrizenklemmung über Klemmplatten
- Kompletter Satz sektionierter Werkzeuge
- Leicht gekröpftes Oberwerkzeug 85° mit 104mm Höhe
- Vierfachmatrize 85° mit V-Öffnungen 16, 22, 35 und 50mm
- Mit der Oberwange mitfahrender Sicherheitslaser Fiessler AKAS II Sicherheits-SPS Fiessler FMSC
- Seitliche und hintere Türen elektronisch überwacht
- Hochwertige Hydraulik- und Elektronikbauteile
- Mobiles Doppelfußpedal
- LED Arbeitsbereich Beleuchtung
- Ölfüllung
Sonderzubehör:
- Verschiedene CNC-Steuerungen (z.B.: Delem DA-66T oder Delem DA-69T)
- 4-, 5-, oder 6-Achsen Hinteranschlagsysteme
- Zusätzliche Hinteranschlagfinger
- Hydraulische oder pneumatische
Werkzeugklemmung
| Presskraft | 100 t |
| Biegelänge | 2600 mm |
| Ständerdurchlass | 2150 mm |
| Hub | 300 mm |
| Eilgang | 160 mm/s |
| Biegegeschwindigkeit | 10 mm/s |
| Rückzug | 150 mm/s |
| Tischhöhe | 900 mm |
| Tischbreite | 98 mm |
| X-Achse Weg | 750 mm |
| X-Achse Geschwindigkeit | 300 mm/s |
| Öltank Kapazität | 190 l |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 3320 mm |
| Breite/Tiefe ca. | 2300 mm |
| Höhe ca. | 2790 mm |
| Gewicht ca. | 8000 kg |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 11 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Bombierung | CNC-gesteuert |
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland / Germany
info@stuermer-maschinen.de
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland / Germany
info@stuermer-maschinen.de
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Ausstattungsoptionen
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
