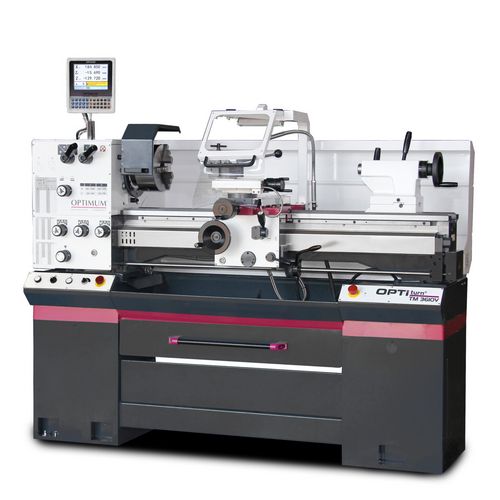

Drehmaschine
TM 3610V
Die Leit- und Zugspindeldrehmaschinen überzeugen durch stabile Konstruktion und einfache Handhabung
12.060,00
EUR zzgl. Ust. / Stück
14.472,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3403038
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Gehärtete und geschliffene Z-Achse Führungsbahn
- DC 24 Volt – Elektrik
- Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
- LED Maschinenlampe im Späneschutz
- Motor elektrisch gebremst
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Leit- und Zugspindelabdeckung
- Induktives Wegmesssystem an der Z-Achse
- Magnetbandsystem an der x- und Z0 Achse
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1964 mm |
| Breite/Tiefe ca. | 869 mm |
| Höhe ca. | 1475 mm |
| Gewicht ca. | 608 kg |
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 180 mm |
| Spitzenweite | 1000 mm |
| Umlaufdurchmesser über Maschinenbett | 360 mm |
| Umlaufdurchmesser über Planschlitten | 225 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 4 Stufen |
| Drehzahlbereich | 40 – 3000 min¯¹ |
| Steuerung der Drehzahlregelung | elektronisch |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 3 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 5 |
| Spindelbohrung/Stangendurchlass Durchmesser | 52 mm |
| Spindelkonus | MK 6 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,4 – 7 mm/U |
| Anzahl der Steigungen Metrisch | 26 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 100 mm |
| Verfahrweg Planschlitten | 170 mm |
| Vorschub | |
|---|---|
| Vorschubbereich plan | 0,052 – 1,392 mm/U |
| Anzahl der Vorschübe plan | 32 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 200 mm Camlock Nr. 5
- Feststehende Lünette Ø 7 - Ø 102 mm
- Mitlaufende Lünette Ø 10 - Ø 60 mm
- LED-Maschinenleuchte
- Adapter MK 6-MK 4
- Nicht mitlaufende Zentrierspitze MK4
- Schnellwechsel-Stahlhalter SWH 3-E
- Stahlhalter 20 x 100 Typ D für Vierkantmeißel 18 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
