CNC-Schrägbettdrehmaschine
OPTIturn S 600 MSY

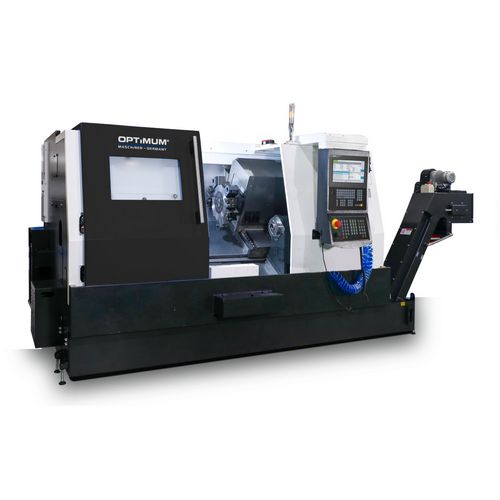

OPTIMUM PREMIUM CNC-Schrägbettdrehmaschine mit Gegenspindel und Y/C-Achse, die sich durch hohe Geschwindigkeit, Leistung, Präzision und Lebensdauer auszeichnet
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3515187
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Schwere Ausführung
- Kompakte Bauform
- Renishaw Messarm zur manuellen Werkzeugvermessung
- Direkt montierter Hauptspindel encoder für höhere Genauigkeit
- Kugelumlaufspindel mit verbesserter Genauigkeit, Steifigkeit und Wärmeformbeständigkeit
- Siemens Servomotoren in allen Achsen
- Alle Servomotoren mit integriertem Encoder für höchste Genauigkeit
- Der Motor befindet sich an der Seite der Maschine und verhindert die Wärmeübertragung und die durch den Motor verursachten Vibrationen

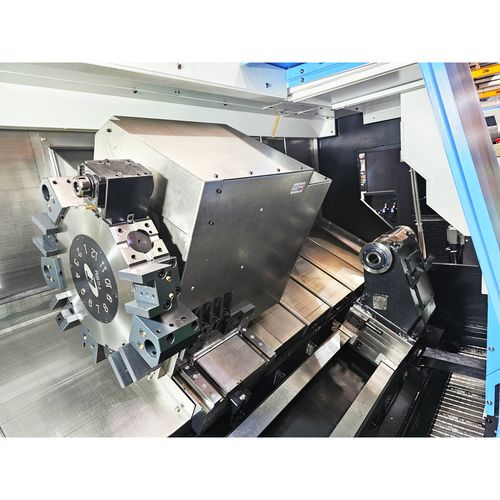

- Schrägbettausführung 30° für besonders große Bearbeitungsdurchmesser
- Besserer ungehinderter Späneabfluss in die Spänewanne

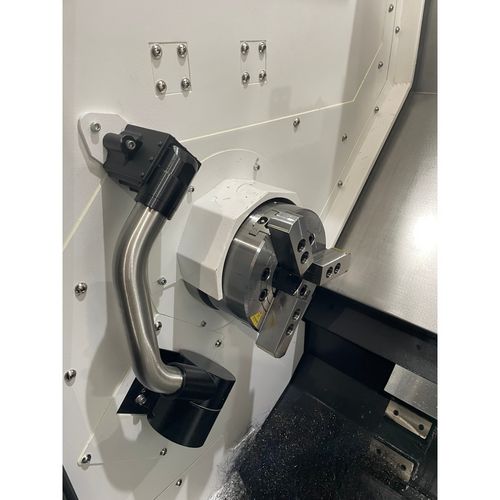

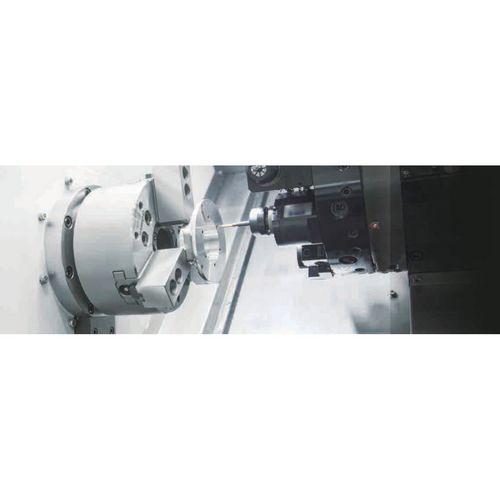

- Hydraulisches Dreibacken-Drehfutter Ø 250 mm für die Hauptspindel und Ø 150 mm für die Gegenspindel

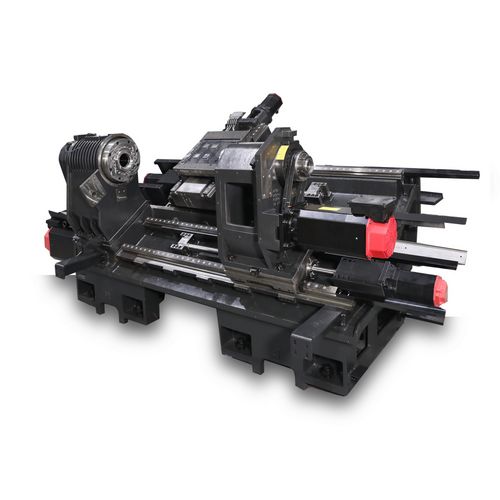

- Gehärtete und präzisionsgeschliffene Kugelumlaufspindeln für hohe Eilganggeschwindigkeiten in allen Achsen

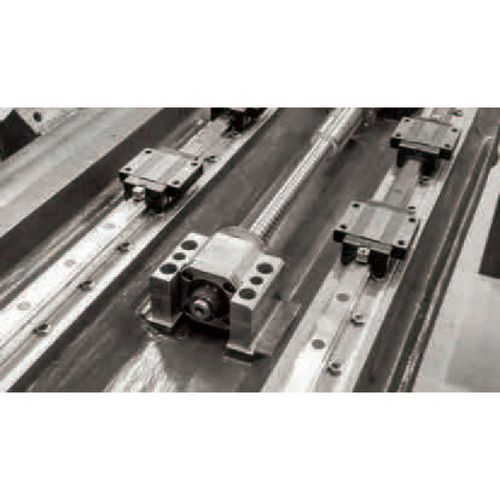

- Formstabile Linearführungen sorgen für eine lange Lebensdauer durch maximale statische und dynamische Steifigkeit

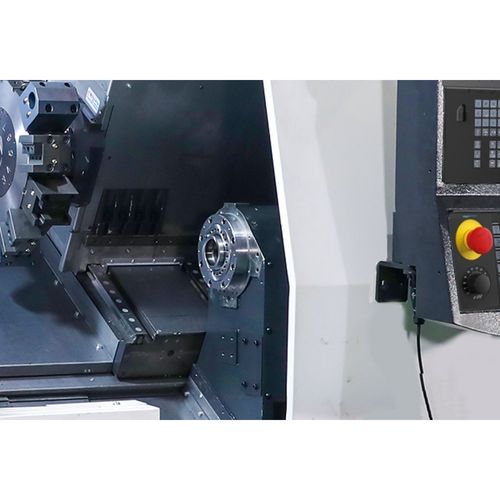

- Einrichtung zum manuellen Werkzeugvermessen

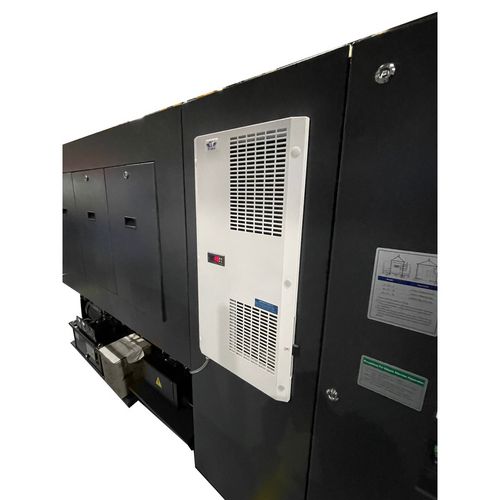

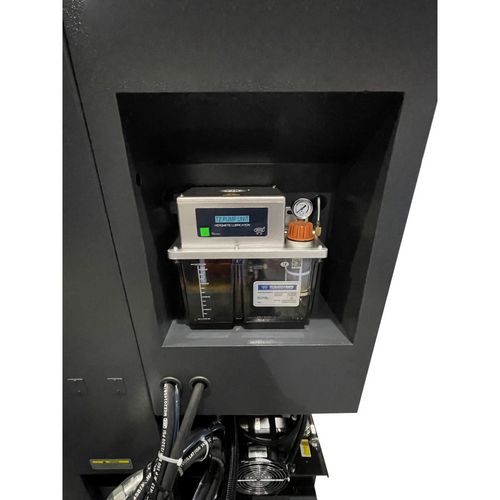

- Wärmetauscher
- Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert das Einfahren von Programmen erheblich

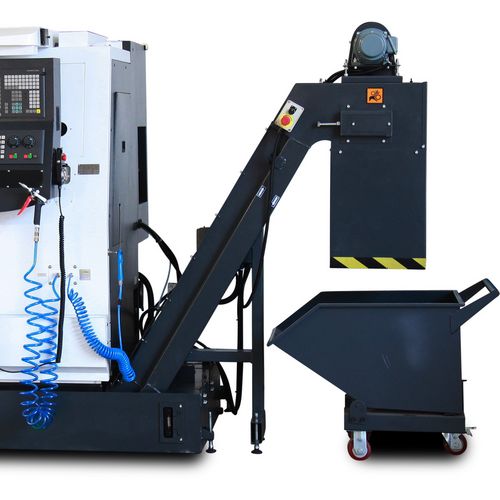

- Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
- Arbeitsleuchte zur vollständige Ausleuchtung des Arbeitsraumes
- Kühlmitteleinrichtung mit Reinigungspistole

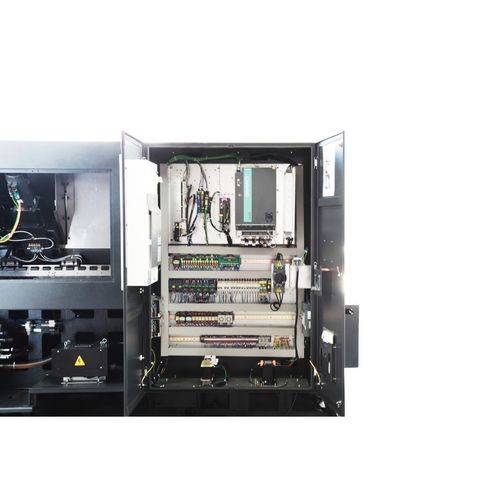

- RJ45 , Strom-Schnittstelle
- EMV (Elektromagnetische Verträglichkeit)
- Zusatzpaket SIEMENS Material-Mängelhaftung und kostenloser Online-/Vor-Ort-Service OSS Plus
- 1 Jahr Wartungvertrag Basic inklusive in D/A/CH

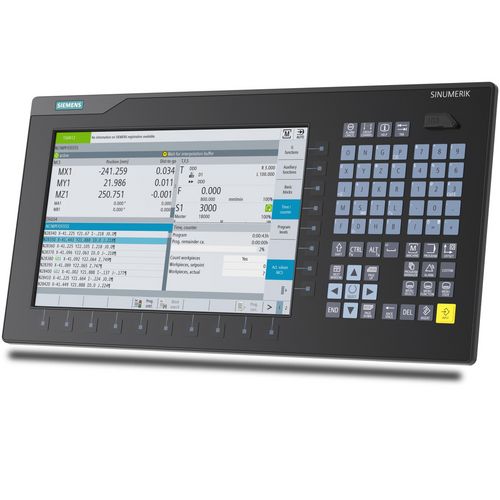

SINUMERIK 828D PPU271.5
Kompakte Revolution. Digital verändert, innovativ gestaltet, leistungsgesteigert.
Digitaler Zwilling
Create / Run MyVirtual Machine jetzt für 828D verfügbar.
- Minimieren Sie die Rüst- und Einfahrzeit an der realen Maschine.
- Präzise Simulation reduziert das Kollisionsrisiko und beschleunigt die Teileprogrammoptimierung.
Höhere Leistung
- CPU-Leistung um >40 % verbessert
- 40 % kürzere Programmpuffer- und Verarbeitungszeit
- 25 % höhere Simulationseffizienz
- 50 % schnellere HMI-Umschaltzeit
- Verbesserte Effizienz, kürzere Wartezeiten und ein reibungsloser Betrieb
Modernes Panel-Design
Innovatives 16:10-Zoll-Panel mit modernem Design. SINUMERIK 828D MCP mit lasergravierten Zeichen, mechanischen Tasten, Lebensdauer der Override-Tasten um 400 % erhöht
- Klarere Anzeige und verbesserte Benutzerfreundlichkeit
- Hervorragende Haptik und verschleißfeste Tasten, höhere Robustheit und längere Lebensdauer
Nachhaltigkeit & Sicherheit
Neue Ctrl-E Advanced Analysis-Funktion
Wartungsfrei (ohne Lüfter, ohne Batterie)
Sicherheitsfunktionen: Sicherheitsarchiv, Benutzerverwaltung
- Einfache Transparenz des Energieverbrauchs
- Schutz des Kunden-Know-hows vor Manipulation und Piraterie
Safety Integrated
Funktionale Sicherheit schützt auch vor hohen Kosten!
Maschinen- und Anlagensicherheit ist nicht nur wichtig, weil strenge Vorschriften beachtet werden müssen. Wenn alles sicher läuft, profitieren Sie von Zeitersparnis beim Engineering, höherer Anlagenverfügbarkeit und mehr Investitionssicherheit.
Steuerung
- 10,4“-Farbdisplay
- 4:3-Format
- Anwenderfreundliche SINUMERIK Operate Software
Systemsoftware PPU 271 SW 24
- 3 MB CNC Speicher
- 3 ms Satz-Wechselzeit
- 50 Look Ahead
- 128 Werkzeuge
Gesamtpaket
- Safety Integrated
- Restmaterialerkennung und –bearbeitung
- ShopMill-Arbeitsschrittprogrammierung
- Netzlaufwerk verwalten
- 3-D Simulation
- Mitzeichnen
Zusatzpaket SIEMENS OSS Plus
- 12 Monate; Artikel Nr. 3589020
- 24 Monate; Artikel Nr. 3589021
- 36 Monate; Artikel Nr. 3589022
Informationen zu diesem Zusatzpaket und Bedingungen für die Inanspruchnahme unter: Material-Mängelhaftung und On-Site Service - SiePortal - Siemens WWF

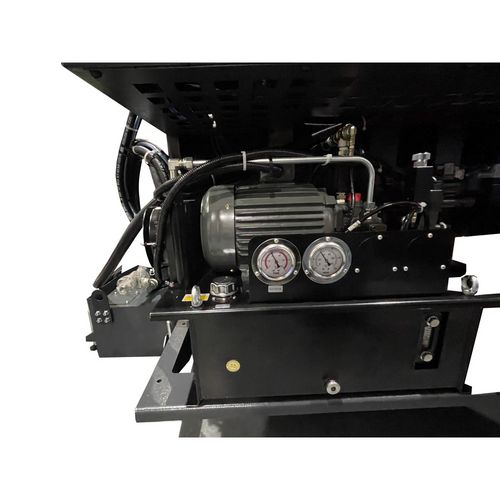

| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 4490 mm |
| Breite/Tiefe ca. | 1880 mm |
| Höhe ca. | 1900 mm |
| Gewicht ca. | 4500 kg |
| Arbeitsbereiche | |
|---|---|
| Drehfutter Durchmesser | 300 mm |
| Drehlänge | 600 mm |
| Umlaufdurchmesser über Maschinenbett | 660 mm |
| Umlaufdurchmesser über Planschlitten | 480 mm |
| C-Achse (Option ab Werk) | |
|---|---|
| Winkelgenauigkeit | 51 " |
| Wiederholgenauigkeit | 20 " |
| Drehmoment Motor | |
|---|---|
| X-Achse | 11 Nm |
| Y-Achse | 12 Nm |
| Z-Achse | 11 Nm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 30 – 3500 min¯¹ |
| Eilgang Geschwindigkeit | |
|---|---|
| X-Achse | 24 m/min |
| Y-Achse | 10 m/min |
| Z-Achse | 30 m/min |
| Z2-Achse | 30 m/min |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 45 kVA |
| Gegenspindel | |
|---|---|
| Leistung Antriebsmotor Dauerbetrieb S1 | 5,5 kW |
| Drehmoment Antriebsmotor | 43 Nm |
| Leistung Antriebsmotor S6-30 % Betrieb | 7,5 kW |
| Drehmoment Antriebsmotor S6-30 % Betrieb | 79 Nm |
| Spindelaufnahme | DIN ISO 702-1 Nr. 5 |
| Futterdurchlass | 44 mm |
| Hydraulik-Drehfutter (Option ab Werk) | 150 mm |
| Hydrauliksystem | |
|---|---|
| Leistung Motor | 2,2 kW |
| Tankinhalt | 36 l |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 0,7 kW |
| Tankinhalt | 240 l |
| Maschinendaten | |
|---|---|
| Futterdurchlass Durchmesser | 74 mm |
| Schrägbett | 30 ° |
| Futterdurchlass | 51 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | DIN ISO 702-1 Nr. 6 |
| Spindelbohrung/Stangendurchlass Durchmesser | 86 mm |
| Hauptspindel Hydraulik-Drehfutter | 250 mm |
| Positioniergenauigkeit | ± 0,005 mm |
| Spindelbohrung | 62 mm |
| Erläuterung Futterdurchlass | mit Ø 200 mm Futter |
| Spindeldrehzahlen | 30 4500 min¯¹ |
| Spindelaufnahme | A 2-6 |
| Spindelbohrung | 102 mm |
| Futterdurchlass | 90 mm |
| Erläuterung Futterdurchlass | mit Ø 300 mm Futter |
| Spindelaufnahme | A 2-8 |
| Spindeldrehzahlen | 30 3000 min¯¹ |
| Spindelbohrung | 116 mm |
| Futterdurchlass | 105 mm |
| Erläuterung Futterdurchlass | mit Ø 300 mm Futter |
| Spindelaufnahme | A 2-8 |
| Spindeldrehzahlen | 30 2500 min¯¹ |
| Verfahrweg | |
|---|---|
| X-Achse | 220 mm |
| Z-Achse | 700 mm |
| Y-Achse | 50 mm |
| Z2-Achse | 600 mm |
| Vertikalspindel | |
|---|---|
| Leistung Antriebsmotor Dauerbetrieb S1 | 15 kW |
| Leistung Antriebsmotor S6-30 % Betrieb | 19,5 kW |
| Drehmoment Antriebsmotor | 268 Nm |
| Antriebsmotor S6-30 % Betrieb | 349 Nm |
| Vorschub Kraft | |
|---|---|
| Vorschubkraft X-Achse | 8,4 kN |
| Vorschubkraft Y-Achse | 18 kN |
| Vorschubkraft Z-Achse | 6,7 kN |
| Werkzeugwechsler | |
|---|---|
| Typ | BMT55 |
| Anzahl der Werkzeugplätze | 12 |
| Leistung Antriebsmotor | 4,8 kW |
| Zulässige Drehzahl max. an der Werkzeugkupplung | 4000 min¯¹ |
| Drehmoment der Werkzeuge max. | 20 Nm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Axial Werkzeughalter angetriebene Werkzeuge
- 2 Stück Radial Werkzeughalter angetriebene Werkzeuge
- 3 Stück Bohrwerkzeughalter
- 5 Stück OD-Werkzeughalter
- Stirnseitenwerkzeughalter
- Rundaufnahme Ø 20 mm
- Rundaufnahme Ø 25mm
- Rundaufnahme Ø 32 mm
