Bohr-Fräsmaschine
OPTImill MB 4SV

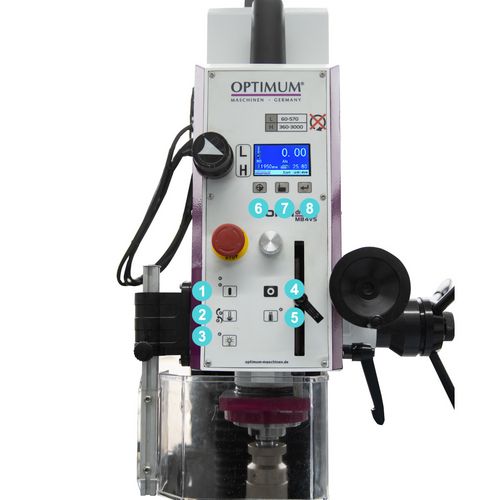

Universelle Bohr- und Fräsmaschine mit elektronisch regelbarem Antrieb und digitalem Display
3.950,00
EUR zzgl. Ust. / Stück
4.740,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3338458
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Präzise verarbeitet
- Gewindeschneidfunktion
- Servo Antrieb
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
- Einstellbare Endanschläge
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Rechts-Linkslauf
- LED Maschinenleuchte
- Feinvorschub
- Not-Halt-Schlagschalter
- Bohr-Fräskopf um ±45° neigbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1155 mm |
| Breite/Tiefe ca. | 980 mm |
| Höhe ca. | 1360 mm |
| Gewicht ca. | 320 kg |
| Bohr-Fräskopf | |
|---|---|
| Fräskopf Schwenkbereich | ± 45 ° |
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 63 mm |
| Schaftfräsergröße max. | 26 mm |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Frästisch horizontal | |
|---|---|
| Länge | 800 mm |
| Breite | 240 mm |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 63 mm |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 450 mm |
| Y-Achse manuell | 200 mm |
| Abstand Spindel - Säule max. | 275 mm |
| Vertikalspindel | |
|---|---|
| Spindelaufnahme | MK 4 / MK 16 |
| Drehzahlbereich | 60 3000 min¯¹ |
| Anzahl der Drehzahlbereiche | 2 |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Leistung Antriebsmotor Dauerbetrieb S1 | 3 kW |
| Pinolenhub | 120 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Adapter MK4/MK 3
- Anzugsstange M 16
- Aufnahme MK4/22 mm
- Bedienwerkzeug
