    5. OPTImill F 105 Sinumerik 808D ADVANCED
    • Abbildung mit optionalem Zubehör

      Abbildung mit optionalem Zubehör

    • RJ45 Ethernet-Port8,4" LCD-Farbdisplay mit 800 x 600 AuflösungVorbereitet für FernwartungAST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und GenauigkeitAbsolut-Encoder / keine Referenzfahrt nötigHöhere Genauigkeit
      • RJ45 Ethernet-Port
      • 8,4" LCD-Farbdisplay mit 800 x 600 Auflösung
      • Vorbereitet für Fernwartung
      • AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
      • Absolut-Encoder / keine Referenzfahrt nötig
      • Höhere Genauigkeit
    • Für Werkzeuge, griffbereit an der Maschine
      • Für Werkzeuge, griffbereit an der Maschine
    • TragbarElektronischErleichtert das Einfahren von Programmen erheblichNot-Halt-SchlagschalterZustimmtaster
      • Tragbar
      • Elektronisch
      • Erleichtert das Einfahren von Programmen erheblich
      • Not-Halt-Schlagschalter
      • Zustimmtaster
    • Spindeldrehzahl von 10 bis 8.000 min¯¹Mit der Steuerung ADVANCED 10 - 10.000 min¯¹
      • Spindeldrehzahl von 10 bis 8.000 min¯¹
      • Mit der Steuerung ADVANCED 10 - 10.000 min¯¹
    • Karussell12 WerkzeugplätzeWerkzeugwechsel-Zeit sieben Sekunden
      • Karussell
      • 12 Werkzeugplätze
      • Werkzeugwechsel-Zeit sieben Sekunden
    • ÜbersichtlichMit Siemens Servo-AntriebNormgerechter Aufbau
      • Übersichtlich
      • Mit Siemens Servo-Antrieb
      • Normgerechter Aufbau
    • Maximale statische und dynamische SteifigkeitHohe PositioniergenauigkeitLeichtgängige, spielfreie BewegungGleichbleibende Präzision bei langer Lebensdauer
      • Maximale statische und dynamische Steifigkeit
      • Hohe Positioniergenauigkeit
      • Leichtgängige, spielfreie Bewegung
      • Gleichbleibende Präzision bei langer Lebensdauer
    • Karussell12 WerkzeubplätzeWerkzeugwechsel Zeit: 7 Sekunden
      • Karussell
      • 12 Werkzeubplätze
      • Werkzeugwechsel Zeit: 7 Sekunden
    • AutomatischBeugt Verschleiß, Reparaturkosten und unnötigem Stillstand in erheblichem Maße vor
      • Automatisch
      • Beugt Verschleiß, Reparaturkosten und unnötigem Stillstand in erheblichem Maße vor
    • Produktvideo auf YouTube anschauen!
    • Abbildung mit optionalem Zubehör
    • RJ45 Ethernet-Port8,4" LCD-Farbdisplay mit 800 x 600 AuflösungVorbereitet für FernwartungAST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und GenauigkeitAbsolut-Encoder / keine Referenzfahrt nötigHöhere Genauigkeit
    • Für Werkzeuge, griffbereit an der Maschine
    • TragbarElektronischErleichtert das Einfahren von Programmen erheblichNot-Halt-SchlagschalterZustimmtaster
    • Spindeldrehzahl von 10 bis 8.000 min¯¹Mit der Steuerung ADVANCED 10 - 10.000 min¯¹
    • Karussell12 WerkzeugplätzeWerkzeugwechsel-Zeit sieben Sekunden
    • ÜbersichtlichMit Siemens Servo-AntriebNormgerechter Aufbau
    • Maximale statische und dynamische SteifigkeitHohe PositioniergenauigkeitLeichtgängige, spielfreie BewegungGleichbleibende Präzision bei langer Lebensdauer
    • Karussell12 WerkzeubplätzeWerkzeugwechsel Zeit: 7 Sekunden
    • AutomatischBeugt Verschleiß, Reparaturkosten und unnötigem Stillstand in erheblichem Maße vor
    • Symbolbild für Produktvideo
    Markenlogo zum Produkt OPTImill F 105 Sinumerik 808D ADVANCED

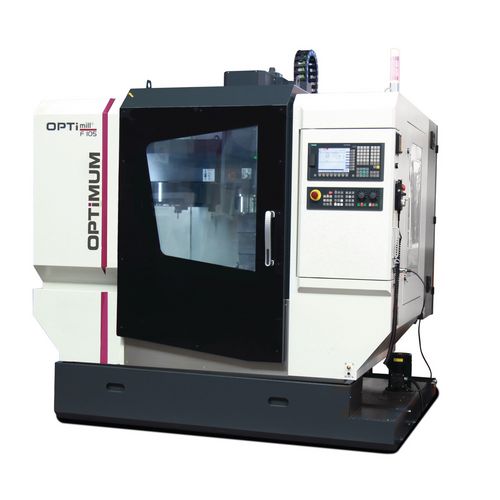

    CNC-Fräsmaschine

    OPTImill F 105 Sinumerik 808D ADVANCED

    Die kompakte Lösung für die Kleinserienfertigung im Mittelstand.

    Preis auf Anfrage

    Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

    Art.-Nr. 3501100

    Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden

    • Produktdetails

    • Robuste Ausführung
    • Karussell-Werkzeugwechsler mit 12 Werkzeugplätzen
    • Alle Linearführungen mit Edelstahlabdeckungen
    • Automatische Zentralschmierung
    • Siemens Hauptspindelmotor
    • Servoantrieb von SIEMENS in allen Achsen (geschlossener Regelkreis)
    • Max. Spindelgeschwindigkeit 10.000 min¯¹
    • Maschinenleuchte im Arbeitsraum
    • Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-Schlagschalter. Erleichtert das Einfahren von Programmen erheblich
    • Kühlmitteleinrichtung mit 120 Liter Kühlmitteltank
    • Werkzeugwechsel erfolgt automatisch oder mittels Knopfdruck (elektropneumatische Werkzeugspanneinrichtung)
    • Massiver, exakter Frästisch, groß dimensioniert und präzise oberflächenbearbeitet
    • Zugangstüren sehr großzügig gestaltet, um die Reinigungs- und Wartungszeit auf ein Minimum zu reduzieren
    • Softwarepaket „SINUMERIK 808D on PC“ inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Software kann kostenfrei unter www.cnc4you.com heruntergeladen werden.)



    Abmessungen und Gewichte
    Länge ca.2164 mm
    Breite/Tiefe ca.1860 mm
    Höhe ca.2200 mm
    Gewicht ca.2800 kg
    Bohr-Fräsleistung
    Messerkopfgröße max.70 mm
    Schaftfräsergröße max.35 mm
    Eilgang Geschwindigkeit
    X-Achse15000 mm/min
    Y-Achse15000 mm/min
    Z-Achse15000 mm/min
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert15 kVA
    Frästisch horizontal
    Länge800 mm
    Breite320 mm
    Abstand Vertikalspindel - Frästisch min.100 mm
    Abstand Vertikalspindel - Frästisch max.600 mm
    T-Nuten Größe14 mm
    T-Nuten Anzahl3
    T-Nuten Abstand100 mm
    Traglast max.300 kg
    Genauigkeit
    Wiederholgenauigkeit± 0,008 mm
    Positioniergenauigkeit± 0,008 mm
    Kühlschmiermittelsystem
    Kühlmittelpumpe(n) Antriebsleistung650 W
    Tankinhalt120 l
    Pneumatischer Anschluss
    Betriebsdruck7 bar
    Verfahrweg
    X-Achse automatisch550 mm
    Y-Achse automatisch305 mm
    Z-Achse automatisch460 mm
    Vertikalspindel
    SpindelaufnahmeBT 40
    Drehzahlbereich10 – 10000 min¯¹
    Leistung Antriebsmotor Dauerbetrieb S17,5 kW
    Leistung Antriebsmotor S6-30 % Betrieb11 kW
    Drehmoment Antriebsmotor Dauerbetrieb S148 Nm
    Drehmoment Antriebsmotor 30% Betrieb S670 Nm
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S18 Nm
    Y-Achse Dauerbetrieb S18 Nm
    Z-Achse Dauerbetrieb S111 Nm
    Werkzeugwechsler
    BauartKarussell
    Anzahl der Werkzeugplätze12 Werkzeuge
    Werkzeugdurchmesser max.70 mm
    Werkzeuglänge max.300 mm
    Werkzeuggewicht max.6 kg
    Zeit-Werkzeugwechsel Werkzeug zu Werkzeug (T to T)7 s
