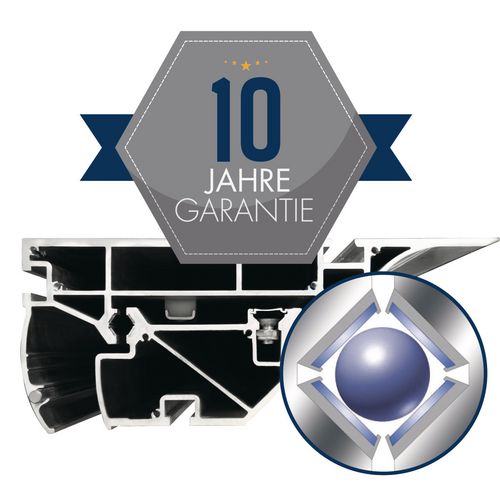

- Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
- Dauerhaft leichtgängig
- Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

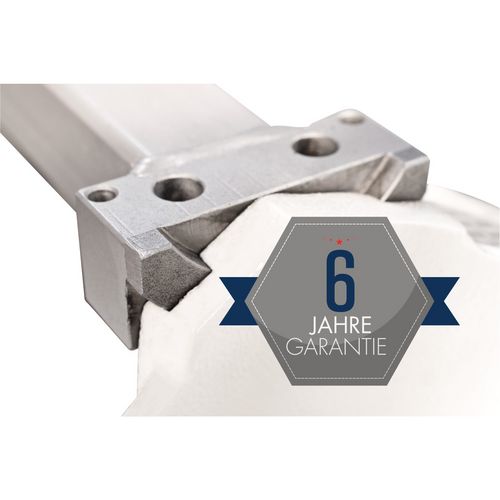

- Dauerhafte Präzision durch zweifache Schwenksegmentführung
- 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Höhenverstellung über Schwalbenschwanzführung
- Äußerst robust und verwindungssteif für präzise Schnitte

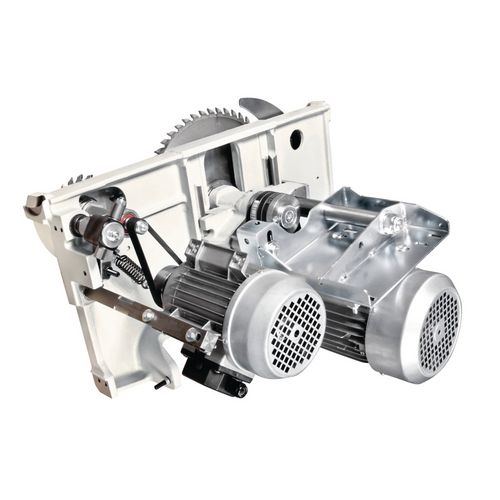

- Nahe am Sägeblatt, beidseitig gelagert
- Höhen- und bis 45° schrägverstellbar
- Serienmäßig mit Vorritzaggregat mit separatem Vorritzmotor 0,55 kW
- Mit leistungsstarkem Drehstrom-Motor ausgestattet

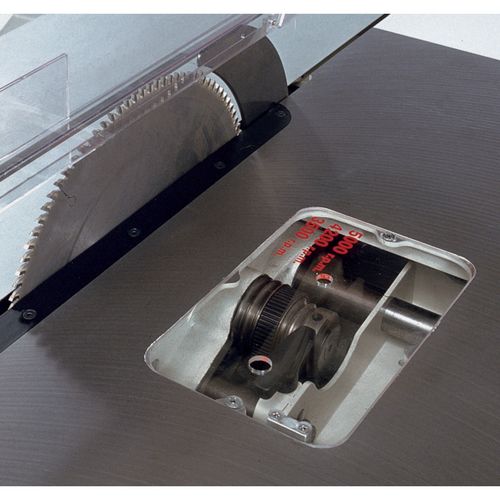

- Zwei Schnittgeschwindigkeiten über Keilriemen einstellbar
- Eine Öffnung im Arbeitstisch erleichtert den Wechsel
- Stufenlose Einstellung über Schalter oder automatisches Positioniersystem
- Verstellung über Kugelumlaufspindel
- Positionsanzeige über einen Encoder
- Inkremental-Verstellungsmöglichkeit
- Abklappbar für den Zuschnitt großer Werkstücke
- Sofortige Kontrolle
- Leichtes Ablesen des Maßes am Ablänganschlag durch schrägangeordnete Skala

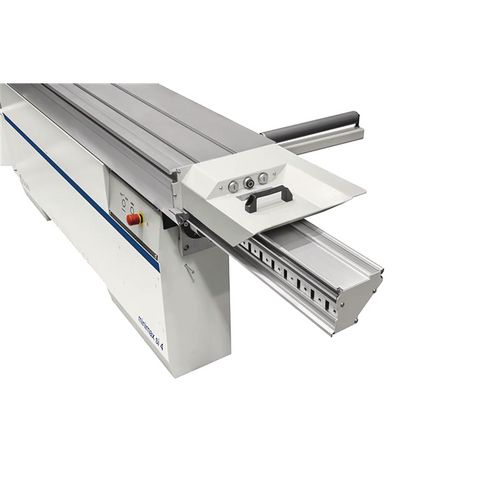

- Ein- und Ausschalter der Motoren für Hauptsägeblatt und Vorritzaggregat im Schiebeschlitten integriert
- Vorteilhaft bei der Bearbeitung von großdimensionierten Werkstücken, die den einfachen Zugang zum Hauptbedientafel der Maschine behindern
- Programmierte Steuerung der Sägeblatthöhe und -schwenkung und der Position des Parallelanschlags
- Stufenlose Positionierung des Parallelanschlags über Schalter oder automatisches Positioniersystem
- Positionsanzeige über einen Encoder
- Verstellung über Kugelumlaufspindel
- Inkrementalverstellungsmöglichkeit
- Bedienpanel auf Augenhöhe

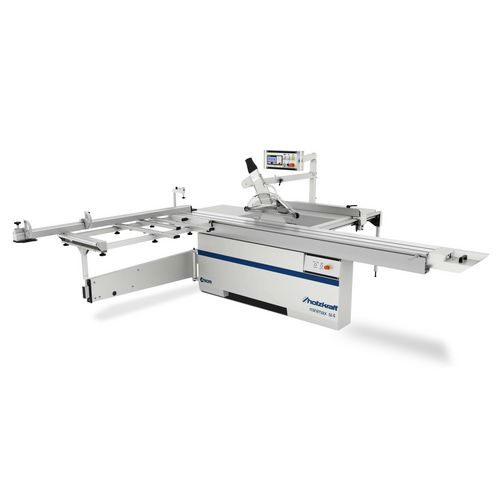

Formatkreissäge
minimax si 4 - 400 / 32 M A 3 UP
Mit schwenkbarem Sägeblatt und Format-Schiebeschlitten aus eloxiertem Aluminium
21.150,00
EUR zzgl. Ust. / Stück
25.380,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 5504935
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Massiver Arbeitstisch aus stark verripptem Grauguss – für maximale Stabilität und Langlebigkeit
- Robustes Untergestell aus geschweißtem Stahl – garantiert hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten
- Präziser Formatschiebeschlitten aus eloxiertem Aluminium – leichtgängig geführt über hochwertiges Kugelkontaktsystem
- Hartmetall-Führungsbahnen – für dauerhafte Präzision und minimale Wartung
- Schwenkbares Grauguss-Sägeaggregat mit doppelter Segmentführung – exakte Null-Punkt-Schwenkung für höchste Schnittgenauigkeit
- Massiver Parallelanschlag mit Rundstangenführung
- Ausgestattet mit verschiebbarer Exzenterspannvorrichtung
- Integrierte Winkelschnittvorrichtung am Schiebeschlitten – für schnelle und präzise Gehrungsschnitte
- Vorritzeinrichtung mit leistungsstarkem separatem Antriebsmotor

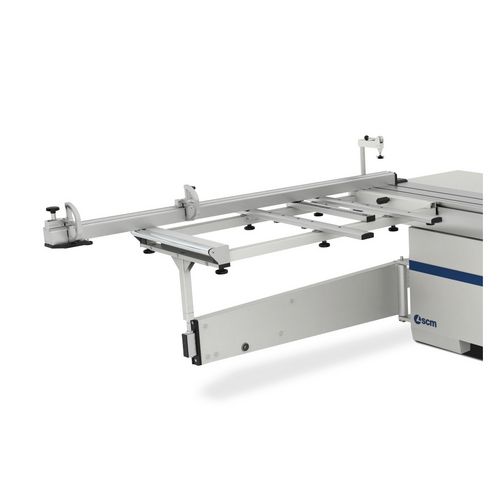

- Ausgestattet mit dem hochwertigen Besäumrahmen – mit massivem Teleskopanschlag, integrierter Rolle für einfaches Be- und Entladen, geneigter Skala für komfortables Ablesen und praktischem Exzenterspanner für sicheren Halt
- Motorische Höhenverstellung und Schwenkung des Sägeaggregats
- Sägeblattdrehzahl in zwei Stufen einstellbar
- Ein- und Ausschalter im Schiebeschlitten integriert
- Motorisch verstellbarer Parallelanschlag
- Ausgestattet mit schwenkbarem Bedienpanel
- Praktischer Sägeblattpendelschutz
| Abmessungen und Gewichte | |
|---|---|
| Gewicht ca. | 710 kg |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Elektrische Daten | |
|---|---|
| Leistung Vorritzmotor | 0,65 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Kreissägeeinheit | |
|---|---|
| Schnittbreite mit Parallelanschlag | 1270 mm |
| Max. Ablängbreite links vom Sägeblatt | 3200 mm |
| Besäumlänge | 3200 mm |
| Sägeblattneigung | 90 46 ° |
| Max. Schnitthöhe 90° | 136 mm |
| Max. Schnitthöhe 45° | 97 mm |
| Erläuterung max. Schnitthöhe | Unabhängig vom Vorritzer |
| Durchmesser Sägeblatt | 400 mm |
| Erläuterung Durchmesser Sägeblatt | Unabhängig vom Vorritzer |
| Drehzahl Sägeblatt | 3500/5000 min¯¹ |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 3200 mm |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 175 mm |
| Tischlänge | 1000 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Vorritzeinheit | |
|---|---|
| Durchmesser Vorritzsägeblatt | 120 mm |
| Drehzahl Vorritzsägeblatt | 9200 min¯¹ |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Vorritzaggregat | mit separatem Vorritzmotor |
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Griff für Schiebeschlitten | ✔ |
| Ein-/Aus-Schalter am Schiebeschlitten | für Motoren des Haupt-und Vorritzsägeblatts |
| Besäumrahmen | ✔ |
| Materialrolle am Besäumrahmen | ✔ |
| Säge-Parallelanschlag | mit Rundstangenführung |
| Anschläge | Zwei Profiklappanschläge |
| Besäumschuh | ✔ |
| Exzenterspanner | ✔ |
| Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag | ✔ |
| Schwenkbares Bedienpanel oben | ✔ |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |
| Sägeblattpendelschutz | ✔ |
| Höhenverstellung und Schwenkung des Sägeaggregats | motorisch, Digitalanzeige für Schwenkung |
