Fräskopf
- Der Spindelkopf kann um 45° vor- bzw. zurückgeschwenkt und um 90° nach rechts oder links geneigt werden
OPTI Bedienpanel
- Integriertes Schaltpult
- Schwenkbar
- Integrierte digitale Positionsanzeige
Siemens SINAMICS G110M
- Dezentraler Umrichter in hoher Schutzart (bis IP66) ist modular aufgebaut, bestehend aus Control Unit und Power Module
- Mit standardmäßig integriertem EMV-Filter
X-Achse
- Motorischer Tischvorschub
- Stufenlose Geschwindigkeitsregelung
- Eilgang
- Rechts-/Linkslauf

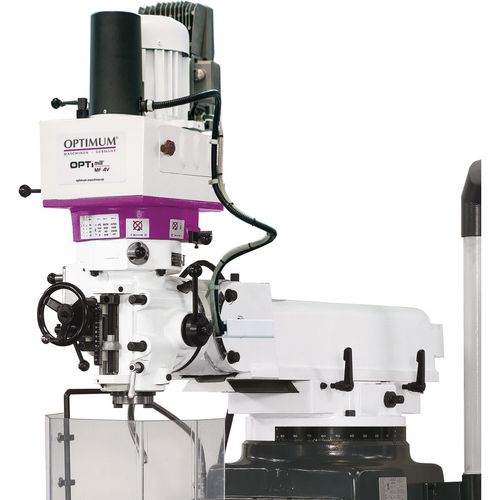

Bohr-Fräsmaschine
OPTImill MF 4V
Multifunktionelle Bohr-Fräsmaschinen für den professionellen Einsatz. Elektronisch stufenlos regelbarer Antrieb mit Frequenzumrichter „made in EU” und digitaler 3-Achsen-Positionsanzeige
21.600,00
EUR zzgl. Ust. / Stück
25.920,00 EUR inkl. 20% Ust. / Stück
25.920,00 EUR inkl. 20% Ust. / Stück
Aktionspreis *
20.999,00 EUR zzgl. Ust. / Stück25.198,80 EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2026 in Deutschland.
Art.-Nr. 3336050
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,01 mm in der Pinole gemessen
- X- und Z-Achse mit nachstellbarer Schwalbenschwanzführung
- Y-Achse mit Flachführung
- Motorische Tischhöhenverstellung (Z-Achse)
- Kühlmitteleinrichtung
- Digitale Positionsanzeige
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit einstellbaren Endanschlägen
- Spindelkopf: Neigung nach oben/unten ± 45° und Schwenkung links/rechts ± 90°
- Automatischer Pinolenvorschub
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
- Rechts-/Linkslauf zum Gewindeschneiden
- Zentralschmierung
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1500 mm |
| Breite/Tiefe ca. | 1450 mm |
| Höhe ca. | 2200 mm |
| Gewicht ca. | 1150 kg |
| Bohr-Fräskopf | |
|---|---|
| Fräskopf Schwenkbereich | ± 90 ° |
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 100 mm |
| Schaftfräsergröße max. | 20 mm |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm |
| Elektrische Daten | |
|---|---|
| Gesamt Anschlusswert | 4,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Frästisch horizontal | |
|---|---|
| Länge | 1370 mm |
| Breite | 254 mm |
| Abstand Vertikalspindel - Frästisch min. | 40 mm |
| Abstand Vertikalspindel - Frästisch max. | 446 mm |
| T-Nuten Größe | 16 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 63 mm |
| Traglast max. | 275 kg |
| Kühlschmiermittelsystem | |
|---|---|
| Kühlmittelpumpe(n) Antriebsleistung | 100 W |
| Normen und Zulassungen | |
|---|---|
| Norm | DIN EN 55011 |
| EMV-Klasse | C2 |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät |
| Datenzugriff | Über physische Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 900 mm |
| Y-Achse manuell | 320 mm |
| Z-Achse manuell | 400 mm |
| X-Achse automatisch | 800 mm |
| Z-Achse automatisch | 365 mm |
| Vertikalspindel | |
|---|---|
| Ausladung von bis | 200 – 680 mm |
| Spindelaufnahme | ISO 40 DIN 2080 |
| Drehzahlbereich | 9 – 6750 min¯¹ |
| Anzahl der Drehzahlbereiche | 8 |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Vertikalspindel Leistung Normalbetrieb | 3 kW |
| Drehbereich Fräskopf Z - X Ebene | ± 45 ° |
| Pinolenhub | 127 mm |
| Pinolenvorschub | 0,038/0,076/0,152 mm/U |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Spänewanne
- Bedienwerkzeug
| Digitale Positionsanzeige | DPA 21 |
