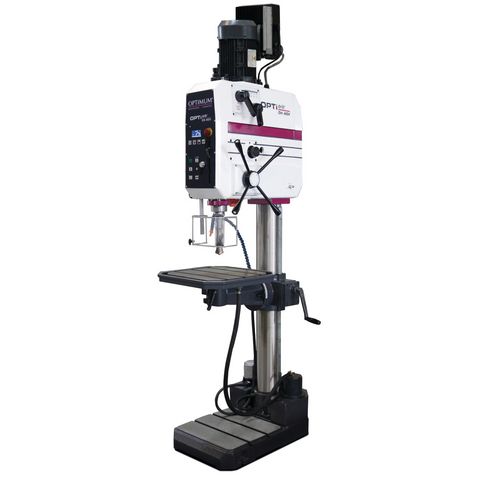

Abbildung zeigt DH 45V mit optionalem Bohrer
- für einfachen Werkzeugwechsel
- Gut ablesbares, digitales Display für die Anzeige von Drehzahl, Bohrtiefe, Gewindetiefe und Stückzähler
- Vorschubabschaltung über Tiefeneinstellung
- Dezentraler Umrichter in hoher Schutzart (bis IP66) ist modular aufgebaut, bestehend aus Control Unit und Power Module
- Mit standardmäßig integriertem EMV-Filter
- Anschlussmöglichkeit des optionalen Fußschalters zum Umschalten zwischen Rechts-/Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich
Getriebebohrmaschine
OPTIdrill DH 45V
Schwere, massive Gussausführung mit Gewindeschneideinrichtung für den industriellen Einsatz. Mit stufenlos einstellbarer Drehzahlregelung
9.729,00
EUR zzgl. Ust. / Stück
11.674,80 EUR inkl. 20% Ust. / Stück
11.674,80 EUR inkl. 20% Ust. / Stück
Aktionspreis *
9.199,00 EUR zzgl. Ust. / Stück11.038,80 EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2026 in Deutschland.
Art.-Nr. 3034262
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Schmutz- und wasserresistente, leicht zu reinigende Folientastatur
- Elektronik 24V DC
- Bohrtiefenanschlag
- Automatische Zahnradschmierung über Ölpumpe
- Gewindeschneideinrichtung
- Maschinenleuchte im Bohrkopf integriert
- Hauptschalter
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Groß dimensionierter, massiver Bohrtisch, präzise gearbeitet mit parallel verlaufenden T-Nuten und umlaufender Kühlwasserrinne, rückseitig stark verrippt, um ± 90° seitlich kippbar
- Kühlmitteleinrichtung und externer Kühlmitteltank kann zur leichten und vollständigen Entleerung entnommen werden
- Extrem stabile, dickwandige Gusssäule für hohe Kraftaufnahme
- Massive Grundplatte mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
- Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich
OPTIdrill DH 45V
- Elektrisch betätigter Pinolenvorschub
- Vorschubabschaltung programmierbar
- Gut ablesbares digitales Display
- Digital einstellbare Bohr- und Gewindetiefe
- Digitaler Nullpunkt setzbar
- Mit stufenlos einstellbarer Drehzahlregelung
OPTIdrill DH 45G
- Mechanischer Pinolenvorschub
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
| Abmessungen und Gewichte | |
|---|---|
| Säulendurchmesser | 150 mm |
| Länge ca. | 880 mm |
| Breite/Tiefe ca. | 595 mm |
| Höhe ca. | 2445 mm |
| Gewicht ca. | 550 kg |
| Bohrleistung | |
|---|---|
| Bohrleistung Stahl (S235JR) | 40 mm |
| Dauerbohrleistung Stahl (S235JR) | 35 mm |
| Gewindeschneiden Stahl (S235JR) | M 30 |
| Bohrtisch | |
|---|---|
| Arbeitsfläche Länge | 530 mm |
| Arbeitsfläche Breite | 530 mm |
| T-Nuten Größe | 18 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 125 mm |
| Drehung | 360 ° |
| Neigung | 90 ° |
| Traglast | 250 kg |
| Abstand Spindel - Bohrtisch max. | 740 mm |
| Abstand Spindel - Bohrtisch min. | 130 mm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 30 2430 min¯¹ |
| Anzahl der Drehzahlbereiche | 4 Stufen |
| Steuerung der Drehzahlregelung | elektronisch |
| Elektrische Daten | |
|---|---|
| Abgabeleistung (Motorleistung) | 2,2 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Maschinenfuß | |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 1210 mm |
| Arbeitsfläche Länge | 435 mm |
| Arbeitsfläche Breite | 445 mm |
| T-Nuten Größe | 18 mm |
| T-Nuten Anzahl | 2 |
| T-Nuten Abstand | 150 mm |
| Motor(en) | |
|---|---|
| Kühlmittelpumpe Leistung Antriebsmotor | 100 W |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät |
| Datenzugriff | Über drahtlose Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
| Spindel | |
|---|---|
| Pinolenhub | 170 mm |
| Spindelaufnahme | MK 4 |
| Ausladung | 350 mm |
| Pinolenvorschub | automatisch |
| Geschwindigkeit Pinolenvorschub | 0,1 – 0,2 mm/U |
| Geschwindigkeitsstufen Pinolenvorschub | 3 Stufen |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 4/B16
- Getriebeöl
