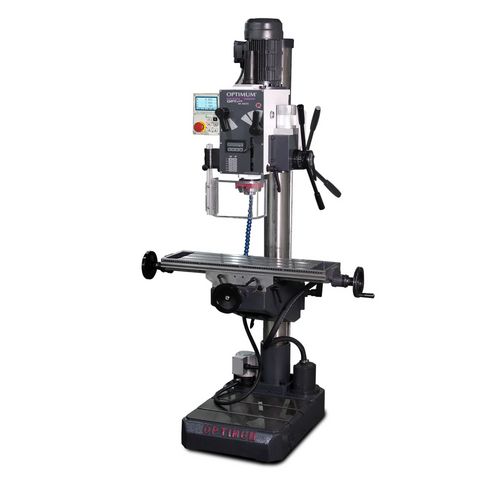

Getriebebohrmaschine
OPTIdrill DH 40CTPED
4.369,00
EUR zzgl. Ust. / Stück
5.242,80
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3035355
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Bohrtiefenanschlag
- Gewindeschneidfunktion
- Höhenverstellbarer Getriebekopf und Bohrtisch
- Rechts-/Linkslauf
- Getriebekopf seitlich kippen ± 45°
- Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeitete Längsmaß-Skala
- Einstellbare Endanschläge am Kreuztisch
- Kühlmittelpumpe
- LED Licht
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Bohrtiefenanschlag
- Gewindeschneidfunktion
- Höhenverstellbarer Getriebekopf und Bohrtisch
- Rechts-/Linkslauf
- Getriebekopf seitlich kippen ± 45°
- Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
- Einstellbare Endanschläge am Kreuztisch
- Kühlmittelpumpe
- LED Licht
DH 40CTPED: Mit zusätzlicher DRO-Anzeige
| Abmessungen und Gewichte | |
|---|---|
| Säulendurchmesser | 115 mm |
| Länge ca. | 1060 mm |
| Breite/Tiefe ca. | 745 mm |
| Höhe ca. | 2090 mm |
| Gewicht ca. | 370 kg |
| Bohrleistung | |
|---|---|
| Bohrleistung Stahl (S235JR) | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm |
| Bohrtisch | |
|---|---|
| Arbeitsfläche Länge | 730 mm |
| Arbeitsfläche Breite | 210 mm |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 63 mm |
| Drehung | 360 ° |
| Neigung | 90 ° |
| Abstand Spindel - Bohrtisch max. | 785 mm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 95 3200 min¯¹ |
| Anzahl der Drehzahlbereiche | 2 x 6 Stufen |
| Elektrische Daten | |
|---|---|
| Gesamt Anschlusswert | 1,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Maschinenfuß | |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 1210 mm |
| Arbeitsfläche Länge | 420 mm |
| Arbeitsfläche Breite | 410 mm |
| T-Nuten Größe | 14 mm |
| Spindel | |
|---|---|
| Pinolenhub | 120 mm |
| Pinolendurchmesser | 75 mm |
| Spindelaufnahme | MK 4 |
| Ausladung | 280 mm |
| Pinolenvorschub | elektrisch |
| Geschwindigkeit Pinolenvorschub | 130 mm/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Zahnkranzbohrfutter 1-13 mm/B16
- T-Nutensteine
- Adapter MK4-MK3
- Aufnahmedorn MK4/B16
- Morsekonus MK4/B22
| Arbeitslicht | LED |
