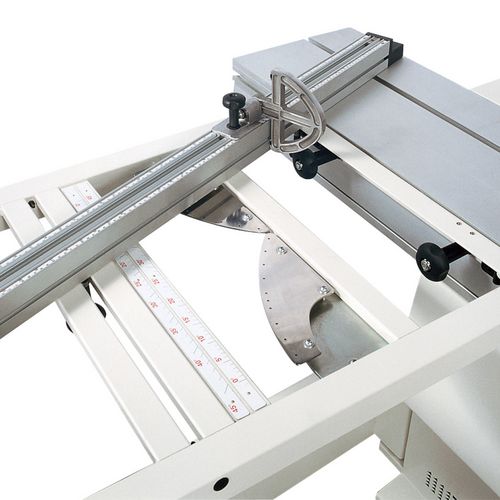

  •   Mit winkel­verstellbarem Teleskop-Ablänganschlag   Mit Gradrastereinteilung
    • Mit winkel­verstellbarem Teleskop-Ablänganschlag
    • Mit Gradrastereinteilung

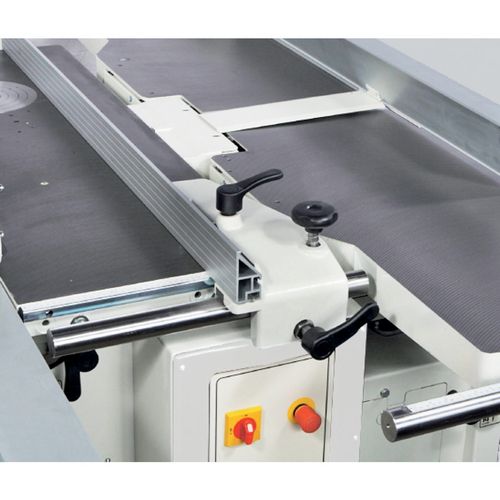

  • Mit Feineinstellung und SchnellspannungSerienmäßig mit stabiler Rundstangenführung aus geschliffenem StahlBequem abklappbar für den Zuschnitt großer WerkstückeUmsteckbares Alu-LinealKeine Maßlücke, Führungsstangen sind überlappend
    • Mit Feineinstellung und Schnellspannung
    • Serienmäßig mit stabiler Rundstangenführung aus geschliffenem Stahl
    • Bequem abklappbar für den Zuschnitt großer Werkstücke
    • Umsteckbares Alu-Lineal
    • Keine Maßlücke, Führungsstangen sind überlappend
  •  Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem   Läuft auf gehärteten und geschliffenen Stahlführungen   Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch    Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene   10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen
    • Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
    • Läuft auf gehärteten und geschliffenen Stahlführungen
    • Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
    • Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
    • 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen
  • Höhenverstellung über SchwalbenschwanzführungÄußerst robust und verwindungssteif für präzise SchnitteNahe am Sägeblatt, beidseitig gelagertHöhen- und bis 45° schrägverstellbar Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung 6 Jahre Holzkraft-Garantie auf Verschleiß der SchwenksegmenteAbbildung zeigt optional erhältliches Vorritzaggregat mit Antrieb über separaten Motor
    • Höhenverstellung über Schwalbenschwanzführung
    • Äußerst robust und verwindungssteif für präzise Schnitte
    • Nahe am Sägeblatt, beidseitig gelagert
    • Höhen- und bis 45° schrägverstellbar
    • Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung
    • 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente

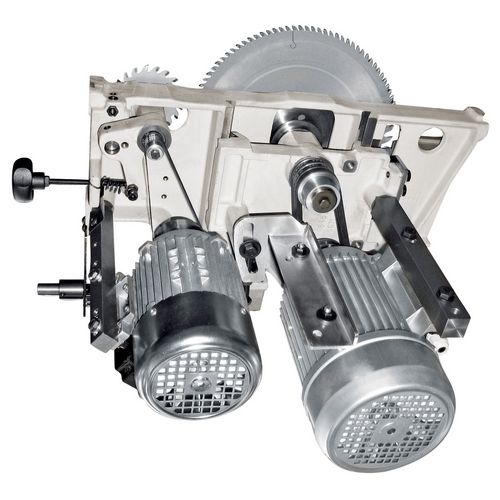

    • Abbildung zeigt optional erhältliches Vorritzaggregat mit Antrieb über separaten Motor

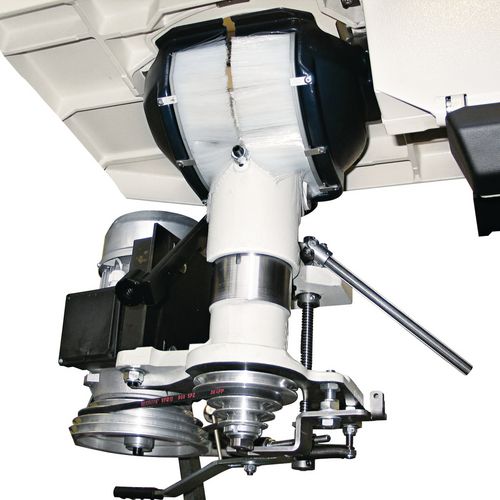

  • Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus GraugussBefestigungspunkte direkt am Tisch, dadurch optimale LaufruheFrässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
    • Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus Grauguss
    • Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
    • Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer
    • Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung
    • 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente

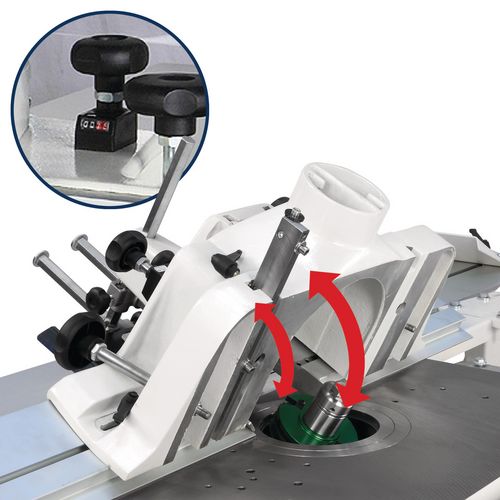

  •   Schwere Profi-Ausführung   Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert   Dreifach positionierbar für schnelle Wiederbringung der Einstellung   Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken
    • Schwere Profi-Ausführung
    • Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
    • Dreifach positionierbar für schnelle Wiederbringung der Einstellung
    • Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken

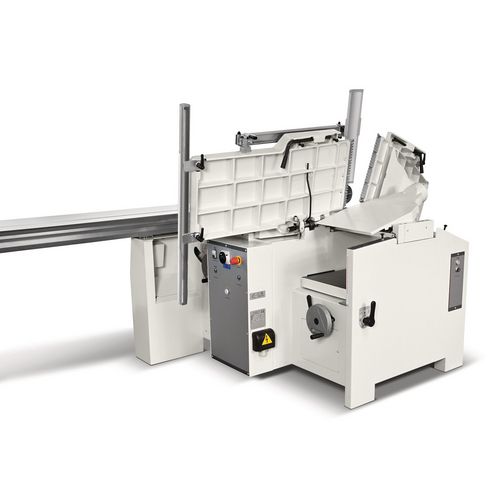

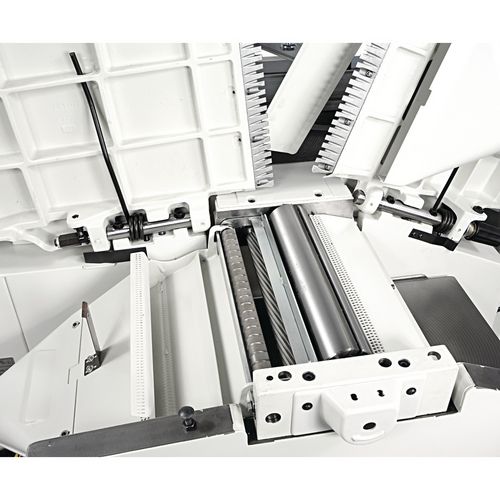

  • Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen HolzeinzugMassive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken4-Messer Tersawelle sorgt für ein optimales HobelbildTischlippen für einen geräuschärmeren Lauf
    • Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Holzeinzug
    • Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
    • 4-Messer Tersawelle sorgt für ein optimales Hobelbild
    • Tischlippen für einen geräuschärmeren Lauf

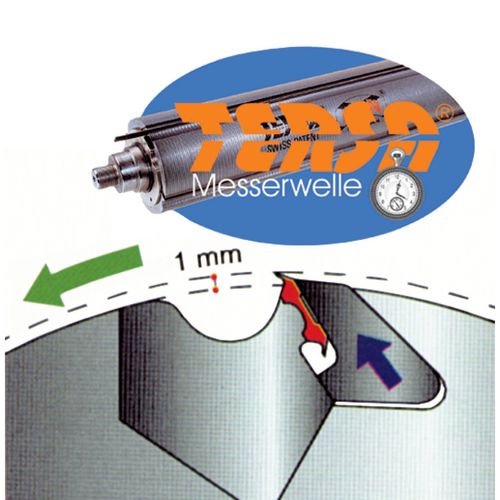

  •   Kein Einstellen und Schrauben mehr   Hobelmesserwechsel in Sekunden   Selbstarretierend   Besonders geräuscharm
    • Kein Einstellen und Schrauben mehr
    • Hobelmesserwechsel in Sekunden
    • Selbstarretierend
    • Besonders geräuscharm

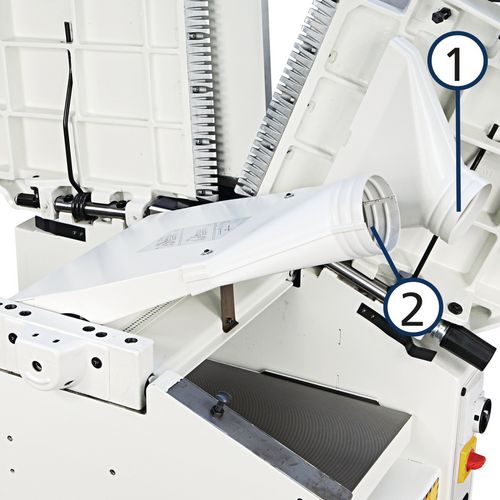

  • Die Absaugstutzen der Abrichte (1) und Dickte (2) zeigen in die selbe Richtung. Der Absaugschlauch kann deshalb für beide Anwendungen von derselben Seite an die Maschine herangeführt werden. Sie benötigen keinen Schlauch, der um die Maschine herumreicht.
    • Die Absaugstutzen der Abrichte (1) und Dickte (2) zeigen in die selbe Richtung. Der Absaugschlauch kann deshalb für beide Anwendungen von derselben Seite an die Maschine herangeführt werden. Sie benötigen keinen Schlauch, der um die Maschine herumreicht.

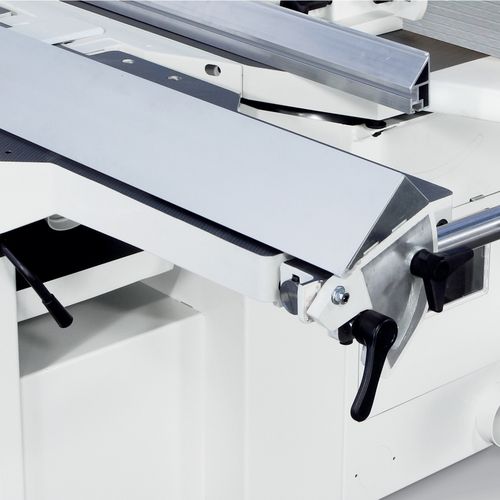

  • Große Profi-Ausführung (1670 x 150 mm)0-45° schwenkbarMit Schnellverstellung Stabile Rundstangenführung aus geschliffenem Stahl
    • Große Profi-Ausführung (1670 x 150 mm)
    • 0-45° schwenkbar
    • Mit Schnellverstellung
    • Stabile Rundstangenführung aus geschliffenem Stahl
  • Produktbild für minimax cu 410e F 33 TERSA
  • Produktbild für minimax cu 410e F 33 TERSA
  • Produktbild für minimax cu 410e F 33 TERSA
  •   Mit winkel­verstellbarem Teleskop-Ablänganschlag   Mit Gradrastereinteilung
  • Mit Feineinstellung und SchnellspannungSerienmäßig mit stabiler Rundstangenführung aus geschliffenem StahlBequem abklappbar für den Zuschnitt großer WerkstückeUmsteckbares Alu-LinealKeine Maßlücke, Führungsstangen sind überlappend
  •  Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem   Läuft auf gehärteten und geschliffenen Stahlführungen   Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch    Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene   10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen
  • Höhenverstellung über SchwalbenschwanzführungÄußerst robust und verwindungssteif für präzise SchnitteNahe am Sägeblatt, beidseitig gelagertHöhen- und bis 45° schrägverstellbar Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung 6 Jahre Holzkraft-Garantie auf Verschleiß der SchwenksegmenteAbbildung zeigt optional erhältliches Vorritzaggregat mit Antrieb über separaten Motor
  • Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus GraugussBefestigungspunkte direkt am Tisch, dadurch optimale LaufruheFrässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
  •   Schwere Profi-Ausführung   Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert   Dreifach positionierbar für schnelle Wiederbringung der Einstellung   Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken
  • Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen HolzeinzugMassive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken4-Messer Tersawelle sorgt für ein optimales HobelbildTischlippen für einen geräuschärmeren Lauf
  •   Kein Einstellen und Schrauben mehr   Hobelmesserwechsel in Sekunden   Selbstarretierend   Besonders geräuscharm
  • Die Absaugstutzen der Abrichte (1) und Dickte (2) zeigen in die selbe Richtung. Der Absaugschlauch kann deshalb für beide Anwendungen von derselben Seite an die Maschine herangeführt werden. Sie benötigen keinen Schlauch, der um die Maschine herumreicht.
  • Große Profi-Ausführung (1670 x 150 mm)0-45° schwenkbarMit Schnellverstellung Stabile Rundstangenführung aus geschliffenem Stahl
Markenlogo zum Produkt minimax cu 410e F 33 TERSA

Mehrfachkombination

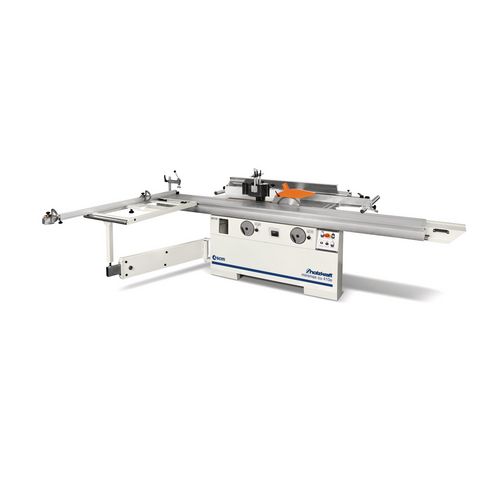

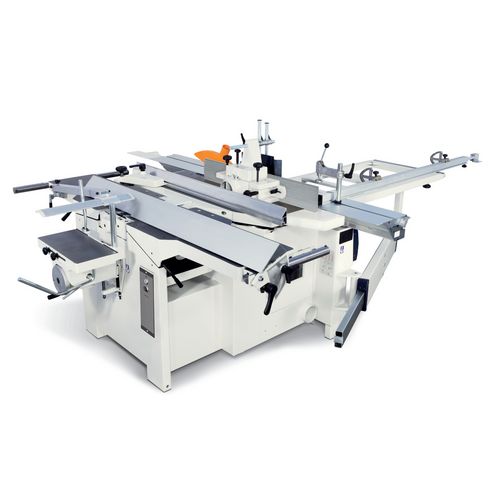

minimax cu 410e F 33 TERSA

Mit TERSA-Messerwelle, neigbarer Frässpindel und Format-Schiebeschlitten. Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe.

22.650,00 EUR zzgl. Ust. / Stück
27.180,00 EUR inkl. 20% Ust. / Stück
Aktionspreis *
18.399,00 EUR zzgl. Ust. / Stück
22.078,80 EUR inkl. 20% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.

Art.-Nr. 5500551

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum
    • Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
    • Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm mit professionellen Anschlagklappen
    • Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
    • Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
    • Vier Fräsgeschwindigkeiten bis 10000 min⁻¹, manuell verstellbar
    • Mit Rechts-Linkslauf der Frässpindel
    • Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit
    • 2-stufiger Vorschub beim Dickenhobeln
    • Drei unabhängige Industrie-Motoren für den Dauerbetrieb
    • Mit abschließbarem Hauptschalter, Motorschutzschalter
    • Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
    • Feste Handräder



    Abmessungen und Gewichte
    Gewicht ca.873 kg
    Abrichte
    Abrichttisch Breite410 mm
    Abrichttisch Länge2000 mm
    Spanabnahme max.5 mm
    Anschluss Absaugung
    Absaugstutzendurchmesser3 x 120 mm
    Absaugstutzendurchmesser Sägeblattschutz60 mm
    Aufstellinformationen
    Platzbedarf Länge7160 mm
    Platzbedarf Breite/Tiefe5140 mm
    Erläuterung PlatzbedarfDie Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
    Arbeitsbereich Länge1600 mm
    Arbeitsbereich Breite/Tiefe1600 mm
    Erläuterung ArbeitsbereichDie angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
    Dicke
    Tischlänge757 mm
    Tischbreite423 mm
    Arbeitshöhe min.3 mm
    Arbeitshöhe max.230 mm
    Spanabnahme max.5 mm
    Elektrische Daten
    Leistung Antriebsmotor3 x 5,0 kW
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Frässpindel
    Neigung0 – -45 °
    Dorndurchmesser30 mm
    Nutzlänge125 mm
    Drehzahl(en)3500/6000/8000/10000 min⁻¹
    Fräswerkzeugdurchmesser max.
    absenkbar210 mm
    absenkbar 45°150 mm
    Zapfenfräsen275 mm
    Hobelmesserwelle
    TypTERSA
    Durchmesser87 mm
    Anzahl Hobelmesser4 St
    Drehzahl5200 min⁻¹
    Kreissägeeinheit
    Besäumlänge3200 mm
    Schnittbreite mit Parallelanschlag900 mm
    Max. Ablängbreite links vom Sägeblatt3260 mm
    Sägeblattneigung90 – 45 °
    Max. Schnitthöhe bei 90°90 mm
    Max. Schnitthöhe bei 45°63 mm
    Max. Sägeblattüberstand 90°100 mm
    Max. Sägeblattüberstand 45°71 mm
    Durchmesser (Haupt-)Sägeblatt315 mm
    Erläuterung Durchmesser (Haupt-)Sägeblattmit Vorritzer
    Drehzahl (Haupt-)Sägeblatt4000 min⁻¹
    Schiebeschlitten und Tisch
    Formatschiebeschlittenlänge3260 mm
    Formatschiebeschlittenbreite360 mm
    Formatschiebeschlittenhöhe142 mm
    Tischlänge1250 mm
    Tischbreite430 mm
    Tischhöhe900 mm
    Vorschub
    Geschwindigkeit6 – 12 m/min
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1







    Vorritzeinrichtungoptional erhältlich
    Schiebeschlittenaus eloxiertem Aluminium
    Griff für Schiebeschlitten
    Besäumrahmen
    Materialrolle am Besäumrahmen
    Besäumschuh
    Exzenterspanner
    Gehrungsanschlagmit Gradrastereinteilung und zwei Profi-Klappanschlägen
    Säge-Parallelanschlag✔, mit stabiler Rundstangenführung
    Abricht-Fügeanschlag
    Bogenfrässchutzhaube
    Fräsanschlagmit Aluminium-Backen und Schnellpositionierung
    Höhenverstellung und Schwenkung des Sägeaggregatsmanuell
    Höhenverstellung und Schwenkung des Fräsaggregatsmanuell
