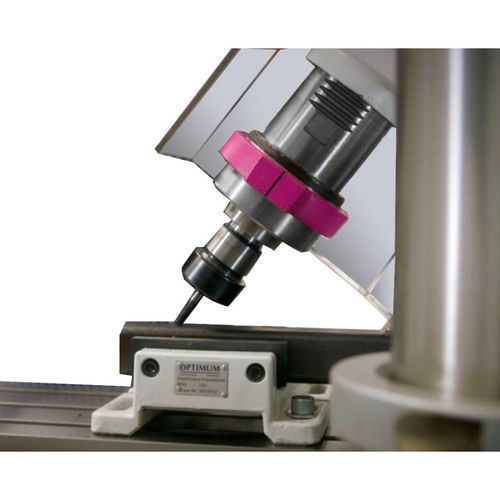

- ±45° seitlich kippen
- Groß dimensioniert und massiv
- Präzise oberflächenbearbeitet
- Durch die verfahrbare X- und Y-Achse ist ein genaues Positionieren beim Bohren und Fräsen möglich
- des Bohrkopfes von 0- 260 mm

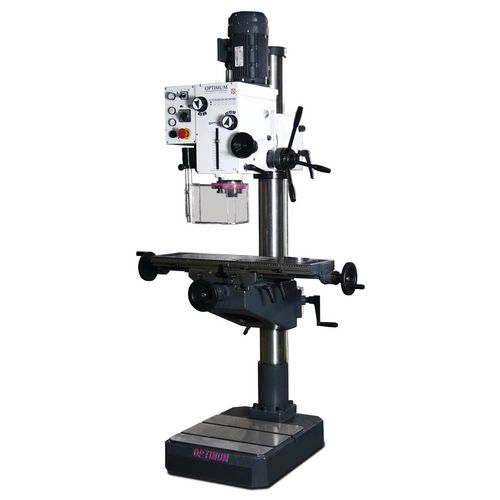

Säulen-Getriebebohrmaschine mit Kreuztisch
OPTIdrill DH 40CT
Die vielseitigen Maschinen zum Fräsen und Bohren.
3.320,00
EUR zzgl. Ust. / Stück
3.984,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3034349
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Schwere, massive Gussausführung

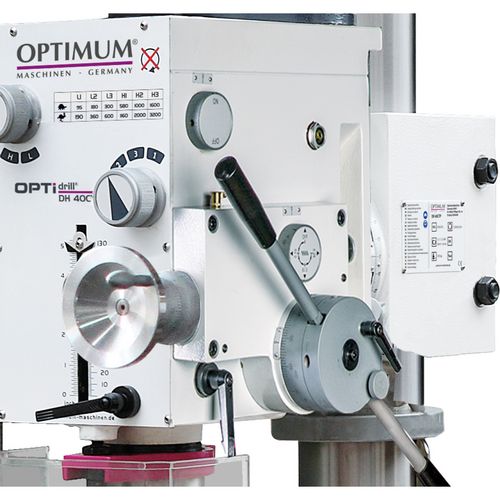

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großer Drehzahlbereich von 95 - 3.200 min-1
- Zweistufiger Qualitäts-Industrieelektromotor

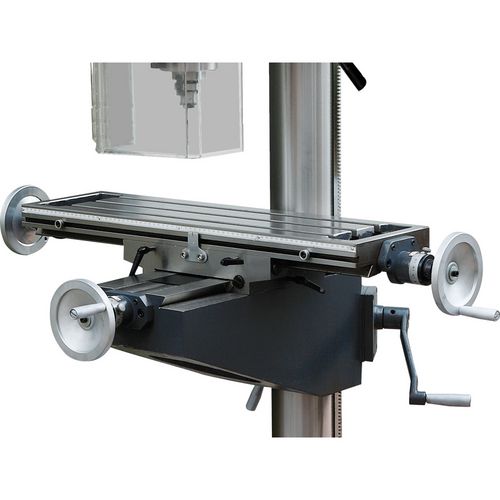

- Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
- Einstellbare Endanschläge am Kreuztisch
- Getriebekopf und Tisch können in der Höhe verstellt werden
- Tischführungen sind über nachstellbare Keilleisten präzise einstellbar
- Massive, präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Kreuztisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Rechts-/Linkslauf
- Bohrtiefenanschlag
- Gewindeschneidfunktion
| Anzugsstange | M 16 |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Säulendurchmesser | 115 mm |
| Länge ca. | 1060 mm |
| Breite/Tiefe ca. | 745 mm |
| Höhe ca. | 2090 mm |
| Gewicht ca. | 370 kg |
| Bohrleistung | |
|---|---|
| Bohrleistung Stahl (S235JR) | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Gewindeschneiden Stahl (S235JR) | M 16 |
| Schaftfräsergröße max. | 25 mm |
| Messerkopfgröße max. | 76 mm |
| Bohrtisch | |
|---|---|
| Arbeitsfläche Länge | 730 mm |
| Arbeitsfläche Breite | 210 mm |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 63 mm |
| Traglast | 50 kg |
| Abstand Spindel - Bohrtisch max. | 600 mm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 95 3200 min¯¹ |
| Anzahl der Drehzahlbereiche | 2 x 6 Stufen |
| Elektrische Daten | |
|---|---|
| Abgabeleistung (Motorleistung) | 1,1 / 1,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Maschinenfuß | |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 1180 mm |
| Arbeitsfläche Länge | 495 mm |
| Arbeitsfläche Breite | 375 mm |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 2 |
| T-Nuten Abstand | 230 mm |
| Länge | 670 mm |
| Breite | 470 mm |
| Spindel | |
|---|---|
| Pinolenhub | 120 mm |
| Pinolendurchmesser | 75 mm |
| Spindelaufnahme | MK 4 |
| Ausladung | 280 mm |
| Bohrkopf Drehung | 360 ° |
| Bohrkopf Neigung | 45 ° |
| Pinolenvorschub | manuell |
| Höhenverstellung | 260 mm |
| Verfahrweg | |
|---|---|
| Verfahrweg Bohrkopf (horizontal) | 480 mm |
| Y-Achse manuell | 180 mm |
| Hubweg des Armes (vertikal) | 560 mm |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- T-Nutensteine
- Adapter MK 4-MK 3
- Aufnahmedorn MK 4 / B16
- Bedienwerkzeug
