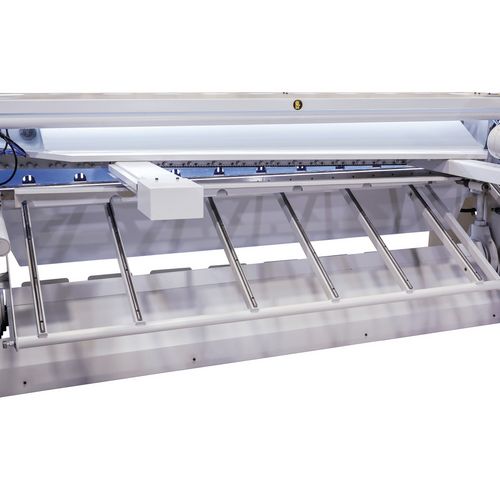

Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf zur Bedienerseite

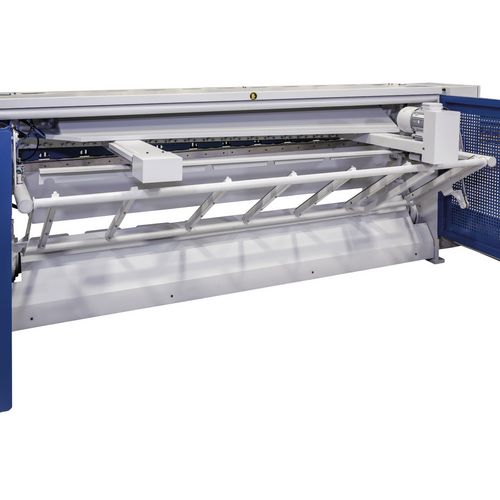

Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf in den Rückraum

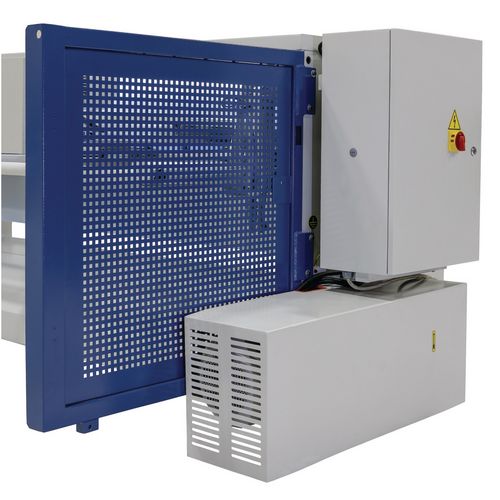

Rückraumsicherung mit Seitenblechen und Lichtschranke

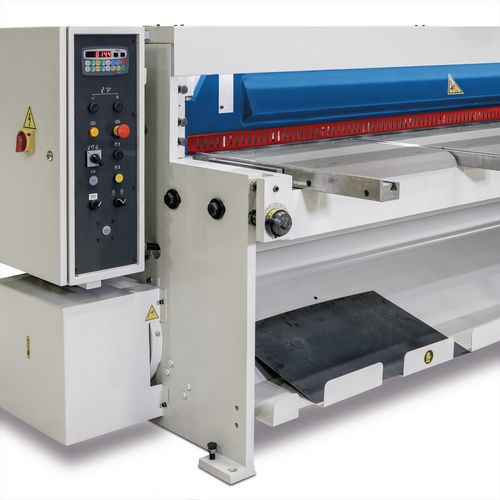

Bedienpult an der linken Maschinenseite

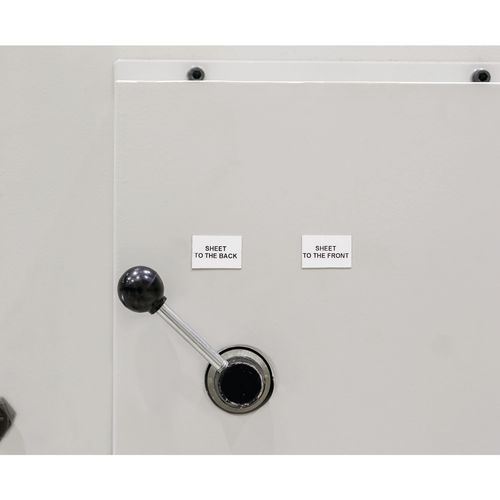

Wahlhebel für Auswurf nach vorne/hinten

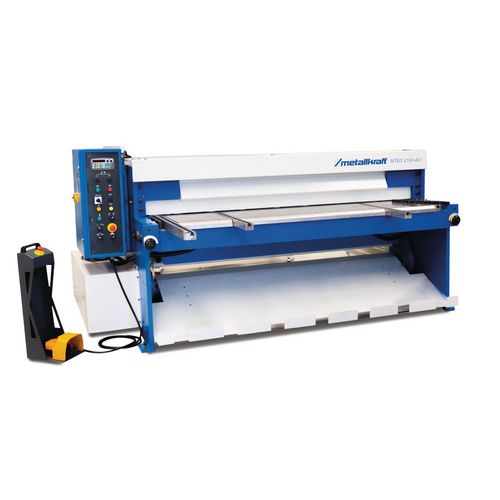

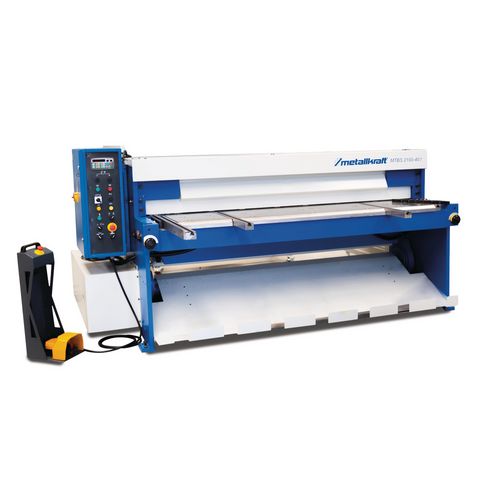

Motorische Tafelblechschere
MTBS 3130-40 T
Mit NC-gesteuertem Hinteranschlag, Blechauswurf nach vorne und hinten und manueller Schnittspaltverstellung
52.750,00
EUR zzgl. Ust. / Stück
63.300,00 EUR inkl. 20% Ust. / Stück
63.300,00 EUR inkl. 20% Ust. / Stück
Aktionspreis *
46.599,00 EUR zzgl. Ust. / Stück55.918,80 EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 31.08.2025 in Deutschland.
Art.-Nr. 3815631
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Pneumatischer Blechsupport, Blechauswurf nach vorne oder hinten über Kippschalter steuerbar
- Auf Rundwellen geführter und über Kugelumlaufspindel angetriebener Hinteranschlag 750 mm
- Tischauflagen aus Edelstahl mit Transferkugeln für komfortables Materialhandling
- Positioniersteuerung des Hinteranschlags Maper HT071 mit digitaler Maßanzeige
- Schwere und robuste Stahlausführung in Schweißkonstruktion
- Konstanter, niedriger Schnittwinkel für optimale Schnittergebnisse
- Seitenanschlag 1000 mm mit Skala und T-Nut
- Zwei Materialauflagearme 500 mm mit T-Nut
- Kugeln im Auflagetisch für leichteren Materialtransport
- Schnittspaltverstellung mittels Noniusringen
- Hochwertiges, für Edelstahl geeignetes Messer
- LED-Beleuchtung des Schnittbereichs
- Durchgehende Fingerschutzeinrichtung
- Mobiles Fußpedal mit NOTAUS-Schalter
- Alle beweglichen Teile wartungsarm gelagert
- Elektrik von Siemens und Schneider
- Dünnbleche werden gestützt, um maßhaltig am Hinteranschlag anlegen zu können
- pneumatische Blechhaltevorrichtung mit Wahlhebel für die Richtung der Blechrutsche
- Bediener kann wählen, ob der Abschnitt in den Rückraum oder zur Bedienerseite fällt
| Arbeitsbreite | 3050 mm |
| Schnittleistung bei Materialzugfestigkeit 400 N/mm² | 4 mm |
| Schnittleistung bei Materialzugfestigkeit 450 N/mm² | 4 mm |
| Schnittleistung bei Materialzugfestigkeit 700 N/mm² | 2,5 mm |
| Blechauflagearme Anzahl | 3 St |
| Hinteranschlag Verstellbereich bis | 750 mm |
| Hinteranschlag Geschwindigkeit | 28 mm/s |
| Seitenanschlag Länge | 1000 mm |
| Motorleistung Hinteranschlag | 0,37 kW |
| Schnittwinkel | 1,5 ° |
| Hübe max. bei ganzer Schnittlänge | 38 /min |
| Schnittspaltverstellung min. | 0,05 mm |
| Schnittspaltverstellung max. | 0,4 mm |
| Luftverbrauch pro Zyklus | 14 l |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Tisch Länge | 3400 mm |
| Tisch Tiefe | 530 mm |
| Tisch Höhe | 900 mm |
| Tiefe Maschinenkörper | 1080 mm |
| Länge ca. | 3910 mm |
| Breite/Tiefe ca. | 2500 mm |
| Höhe ca. | 1500 mm |
| Gewicht ca. | 5000 kg |
| Elektrische Daten | |
|---|---|
| Aufnahmeleistung | 8,45 kW |
| Gesamt Anschlusswert | 9 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Tischauflage aus Edelstahl | ✔ |
| Stern-Dreieck-Anlauf | ✔ |
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Ausstattungsoptionen
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
