| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 3314 mm |
| Breite/Tiefe ca. | 1085 mm |
| Höhe ca. | 1300 mm |
| Gewicht ca. | 545 kg |

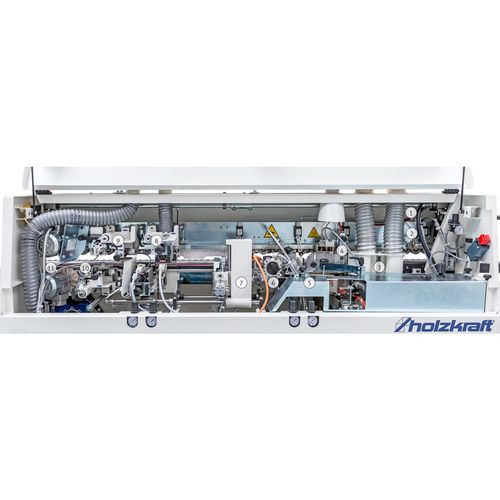

- Bedientafel
- Antihaftmittelsprühaggregat
- Vorfräsaggregat
- Kantenerwärmungsvorrichtung

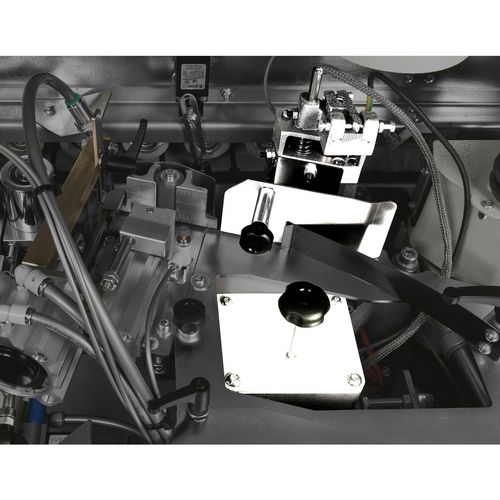

- Leimstation
- Anpresseinheit

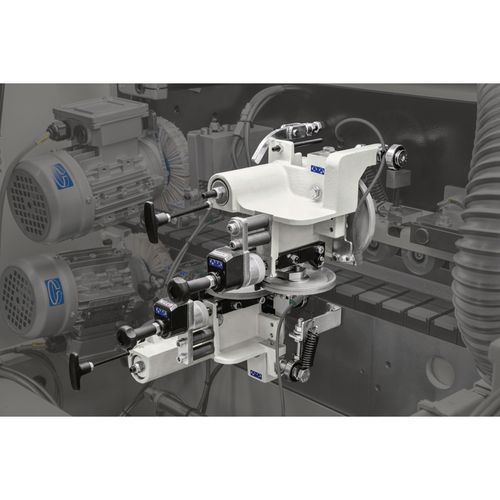

- Bündig-Kappaggregat mit Säge und Funktion Eckenrunden

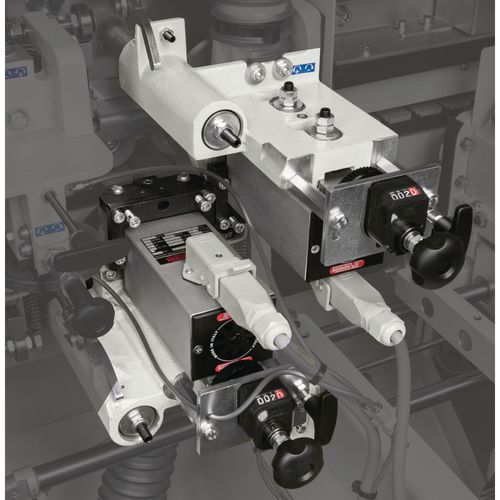

- Bündig-Radiusfräsaggregat
- Radiusziehklinge
- Flächenziehklinge
- Schwabbelaggregat

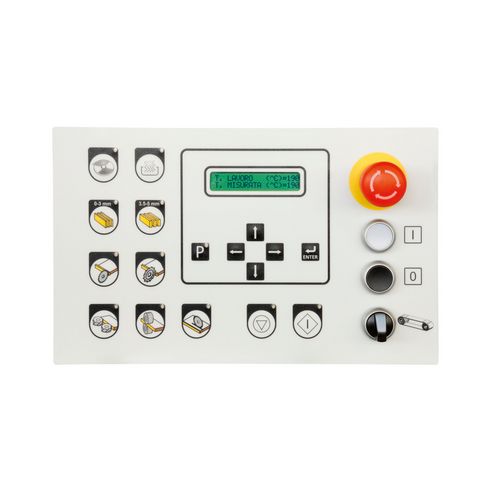

- An der Frontseite angebracht
- Alle Funktionen schnell und einfach abrufbar

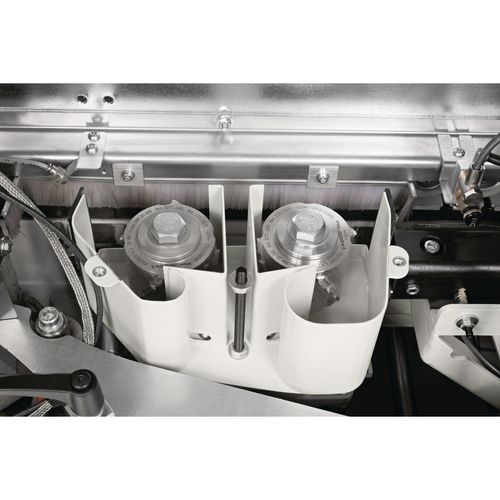

- Zwei Diafräser
- Einsatzgesteuert
- Schnelle und gleichmäßige Erhitzung des Schmelzklebers durch Heizstäbe, die sich sowohl im Leimbecken als auch in der Auftragswalze befinden

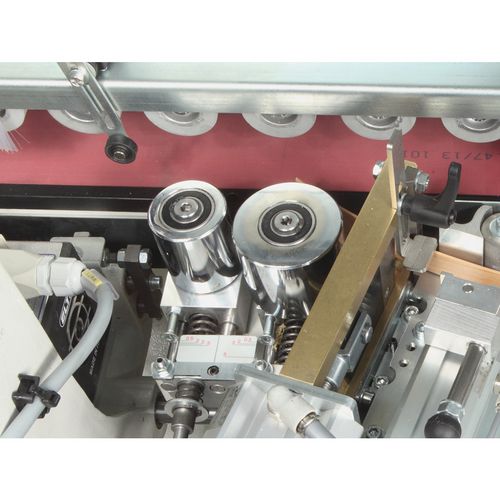

- Zwei Metall-Rollen pressen die Kante gleichmäßig auf das Werkstück
- Große Rolle ist federnd gelagert und sorgt für eine gute Wärmeabfuhr, damit der Leim schneller abbindet

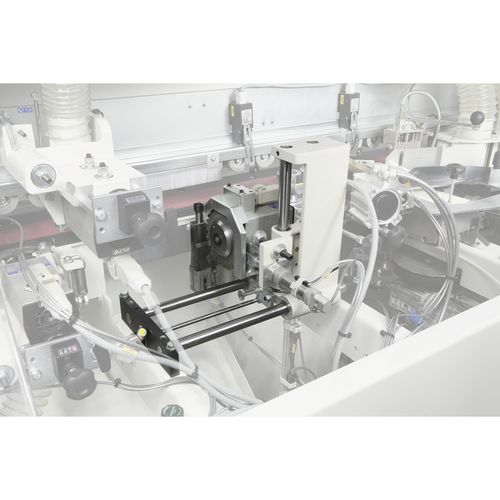

- Auf gehärteten Rundstangen durch präzise Kugelbuchsen geführt, Führung garantiert langfristig hohe Präzision
- Durch Verändern der Eintauchtiefe wird gekappt oder gekappt und gerundet
- Kombifräswerkzeug für hohe Bearbeitungsqualität und Vielseitigkeit

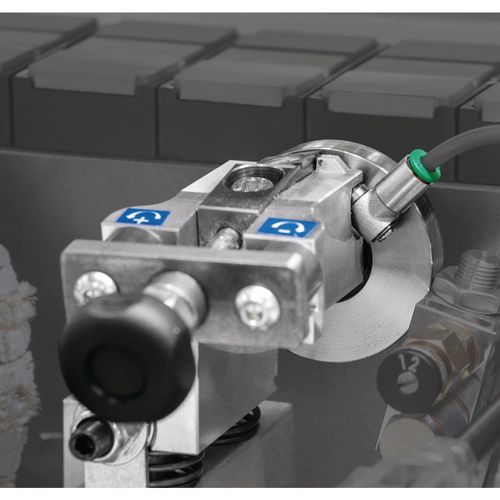

- Horizontale und vertikale Tastrollen für Feinbearbeitung der Kante
- Hochfrequenzmotoren gewährleisten optimale Qualität
- Einfache, präzise Einstellung und hohe Wiederholgenauigkeit über digitales Zählwerk
- Mit numerischer Positionsanzeige
- Für die perfekte Finish-Bearbeitung von Kunststoffkanten
- Mit Vorrichtung zum Zurücksetzen des Aggregats, wenn dieses nicht benötigt wird
- Absolute Sauberkeit
- Mit Tastrolle
- Für das perfekte Finish der Flächen auf der Werkstückoberfläche

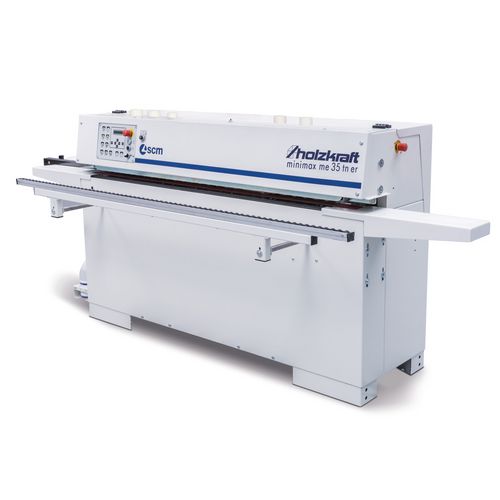

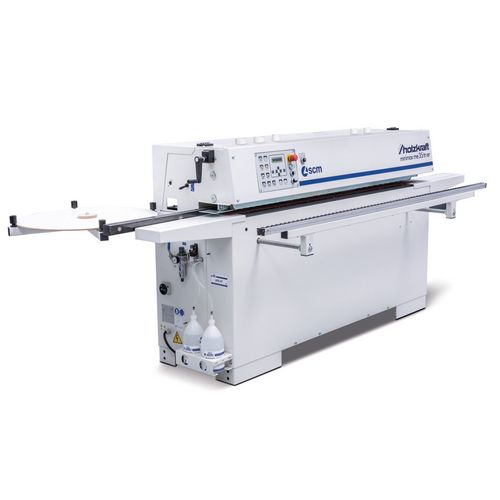

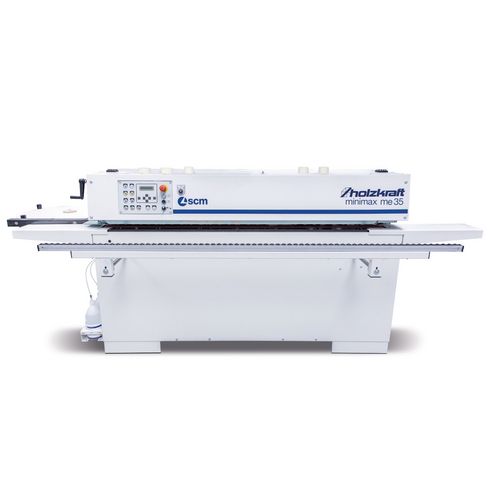

Kantenanleimmaschine
minimax me 35tn er
Für Kunststoffkanten von 0,4 – 3 mm, Massivholzkanten bis 5 mm und Werkstücke von 8 – 50 mm, zusätzlich mit Kappaggregat und Eckenrunden-Funktion
28.590,00
EUR zzgl. Ust. / Stück
34.308,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 5507130
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Komfortable und einfache Steuerung aller Funktionen über Bedientafel an der Frontseite

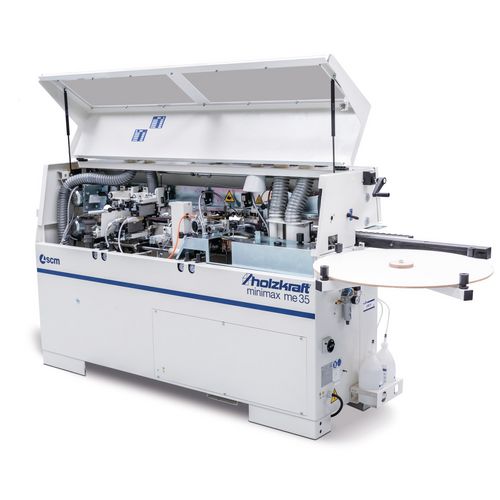

- Hervorragende Zugänglichkeit zu den Arbeitsaggregaten dank großer Haube, die zusätzlich Schutz und Geräuschreduzierung bewirkt
- Präzise und bewährte Aggregate ermöglichen optimale Bearbeitung und perfektes Finishing der Kante
- Fügesaggregat bestückt mit zwei Dia-Fräsern
- Hochfrequenzmotoren für die Kantenbearbeitung
- Standardmäßig ausgestattet mit Radius- und Flächenziehklinge
- Optional entweder durch Schwabbel- oder Nutaggregat mit Nutbreite max. 4,0 mm erweiterbar
- Zur Anpassung an individuelle Anforderungen in verschiedenen Ausstattungsvarianten erhältlich
- Automatische Temperaturabsenkung des Leimaggregats bei längerem Leerlauf der Maschine
- Standardausstattung mit Leimbehälter aus Aluminium für EVA-Schmelzkleber
| Bündigradiusfräsaggregat | |
|---|---|
| Aufnahmeleistung | 2 x 0,35 kW |
| Fräser-Durchmesser | 55,3 mm |
| Fräserdrehzahl | 12000 min¯¹ |
| Absaugstutzendurchmesser | 2 x 60 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Leimaggregat | |
|---|---|
| Aufnahmeleistung | 0,18 kW |
| Absaugstutzendurchmesser | 60 mm |
| Füllmenge | 0.8 kg |
| Pneumatischer Anschluss | |
|---|---|
| Betriebsdruck | 6,5 bar |
| Vorfräsaggregat | |
|---|---|
| Absaugstutzen-Ø | 2 x 80 mm |
| Aufnahmeleistung | 2.2 kW |
| Fräserdrehzahl | 9000 min¯¹ |
| Fräserdurchmesser | 80 mm |
| Fräserhöhe | 56 mm |
| Materialabtrag | 0,5 / 1 / 1,5 / 2 mm |
| Vorschub | |
|---|---|
| Aufnahmeleistung | 0.55 kW |
| Geschwindigkeit | 7 m/min |
| Werkstück | |
|---|---|
| Stärke | 8 – 50 mm |
| Länge min. | 190 mm |
| Breite min. | 110 mm |
| Ziehklingenaggregate | |
|---|---|
| Radius-Ziehklinge | 2 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
Diamantwerkzeuge für das Vorfräsaggregat

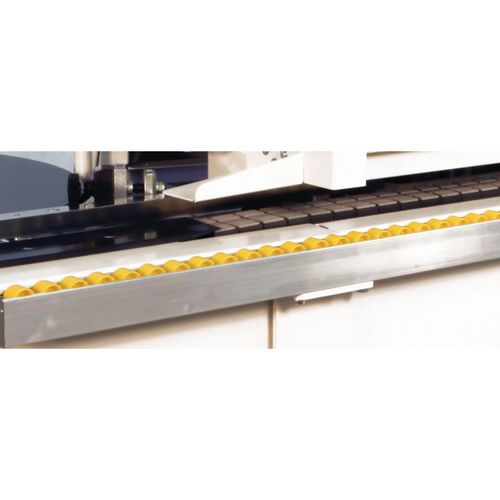

| Rollenkanten-Drehteller | 730 mm |
| Vorfräsaggregat | mit zwei Dia-Fräsern |
| Anleimaggregat | ✔ |
| Kappmesser | ✔ |
| Bündig-Kappaggregat | mit Säge und Eckenrunden-Funktion |
| Bündigradius-Fräsaggregat | ✔ |
| Radiusziehklingen-Aggregat | Mit numerischer Positionsanzeige |
| Flächenziehklingen-Aggregat | Mit rotierender Kopiervorrichtung |
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Ausstattungsoptionen
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
